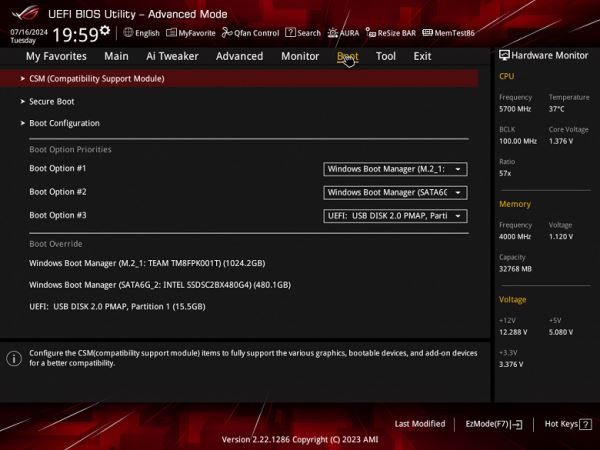

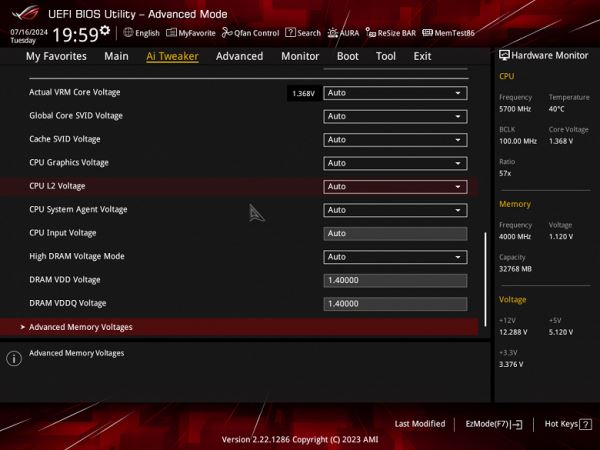

- Настройки BIOS
- Работоспособность (и разгон)
- Выводы
Введение
Всю детальную информацию о последних линейках процессоров Intel можно найти в нашем соответствующем разделе.
Я уже говорил ранее, что выход 14го поколения процессоров Intel Core (а эти процессоры являются просто технологическим обновлением предыдущего 13го поколения) не ознаменовался новой серией чипсетов, так что матплаты на чипсетах 6хх и 7хх серий призваны обслуживать целых три поколения процессоров Intel.
Поэтому перед нами снова та же самая таблица с основными отличиями чипсетов B760, H770 и Z790.
| Особенности | B760 | H770 | Z790 |
|---|---|---|---|
| Совместимость с процессорами Intel | 12/13/14th Gen Core | 12/13/14th Gen Core | 12/13/14th Gen Core |
| Версия PCIe (процессор) | 4.0 & 5.0 | 4.0 & 5.0 | 4.0 & 5.0 |
| Количество линий PCIe (процессор) | 20 | 20 | 20 |
| Версия PCIe (чипсет) | 3.0 & 4.0 | 3.0 & 4.0 | 3.0 & 4.0 |
| Количество линий PCIe (чипсет) | 14 (10 x 4.0 & 4 x 3.0) | 24 (16 x 4.0 & 8 x 3.0) | 28 (20 x 4.0 & 8 x 3.0) |
| Версия DMI | 4.0 | 4.0 | 4.0 |
| Количество линий DMI | x4 | x8 | x8 |
| Поколение ОЗУ | DDR4 & DDR5 | DDR4 & DDR5 | DDR4 & DDR5 |
| Количество каналов ОЗУ | 2 | 2 | 2 |
| Максимальное количество слотов ОЗУ | 4 | 4 | 4 |
| Максимальный объем ОЗУ | 128 ГБ | 128 ГБ | 128 ГБ |
| Количество портов SATA 6.0 Gb/s до | 4 | 8 | 8 |
| Порты USB 3.2 Gen 2×2 (20Gbps) до | 2 | 2 | 5 |
| Порты USB 3.2 Gen 2×1 (10Gbps) до | 4 | 4 | 10 |
| Порты USB 3.2 Gen 1×1 (5Gbps) до | 6 | 8 | 10 |
| Порты USB 2.0 до | 12 | 14 | 14 |
| Встроенная поддержка Wi-Fi | Wi-Fi 6E | Wi-Fi 6E | Wi-Fi 6E |
| Возможность разгона по частоте шины | Нет | Нет | Да |
Основные моменты и отличия B760:
- связь между чипсетом и процессором по DMI урезана в 2 раза, очевиден искусственно сделанный шаг маркетологами от Intel;
- общее количество линий PCIe – 14: 10 линий PCIe 4.0 и 4 линии PCIe 3.0, это означает урезанность в 2 раза в сравнении с Z790;
- наличие 4х портов SATA идет в дополнении к 14 линиям PCIe, когда как в 28 линий у Z790 4 порта SATA уже входят;
- поддержка до 2х интегрированных USB 3.2 Gen2x2 (до 20 Gb/s) портов (правда каждый из них требует поддержки со стороны двух USB 3.2 Gen2), до 4х USB 3.2 Gen2 (10 Gb/s) и 6 USB 3.2 Gen1 (5 Gb/s). В целом высокоскоростных портов (High Speed In Out, HSIO) получилось 24.
- поддержка до 12 USB 2.0.
Чипсет B760 от B660 отличается только перераспределением количества поддерживаемых линий PCIe: 10 линий версии 4.0 и 4 линии версии 3.0, когда как у B660, соответственно, 6 и 8.
12е, 13е и 14е поколения процессоров добавляют к этому набору еще 20 линий PCIe, при этом 16 линий (расходуемые на слоты PCIe x16) версии PCIe 5.0, оставшиеся 4 линии PCIe 4.0 идут на М.2 слот. Процессоры 12ххх/13ххх/14ххх умеют поддерживать как DDR5, так и DDR4, так что производители матплат вольны выпускать продукты как с DDR5, так и с DDR4 слотами.
Сегодня продолжаем изучать продукты, которые относятся к топовой серии матплат ROG Strix, и интересно то, что в такой серии имеются материнские платы на основе чипсета среднего уровня B760. Понятно, что раз суббренд ROG, то материнка должна иметь хоть какие-то присущие игровым материнским платам «изюминки».

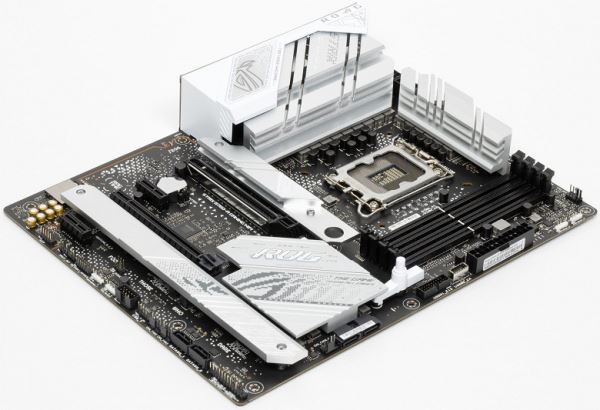

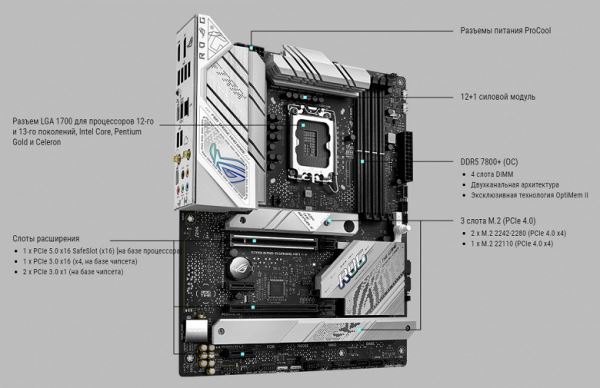

Герой нынешнего обзора — Asus ROG Strix B760-A Gaming WiFi.

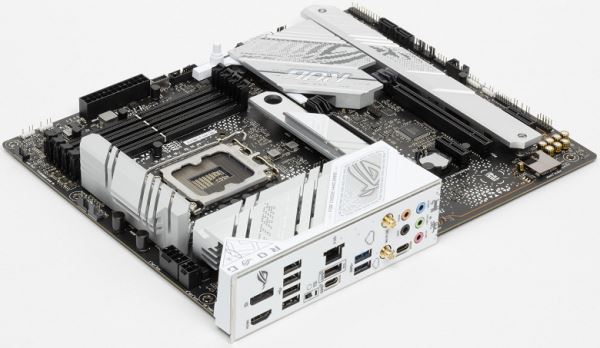

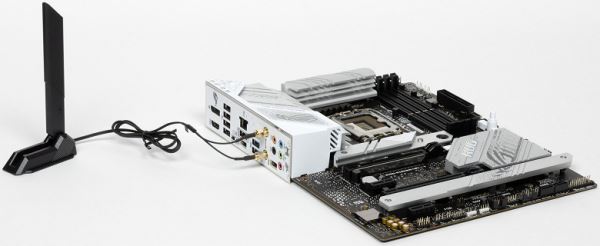

Asus ROG Strix B760-A Gaming WiFi поставляется в стандартной коробке фирменного дизайна серии ROG (однако в серых тонах, что подчеркивает серебристый дизайн радиаторов у платы). Комплект размещен под платой в отдельном отсеке.

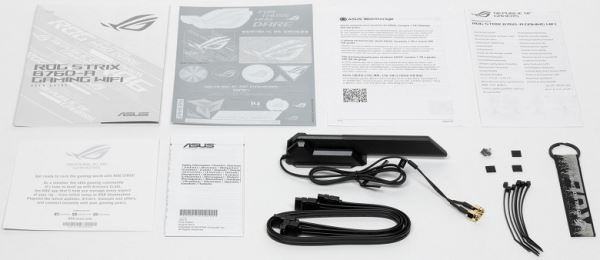

Комплект поставки традиционен для линейки ROG Strix: кроме традиционных элементов типа руководства пользователя и кабелей SATA, имеются антенна встроенного Wi-Fi-модуля, запасная стойка для М.2 слота, стяжки для кабелей, а также бонусные стикеры и подарочный брелок.
ПО не поставляется, впрочем за время путешествия платы к покупателю оно все равно успевает устареть, так что придется его обновлять с сайта производителя сразу после покупки. В качестве бонуса прилагается брелок, который можно использовать как стяжку-«липучку».

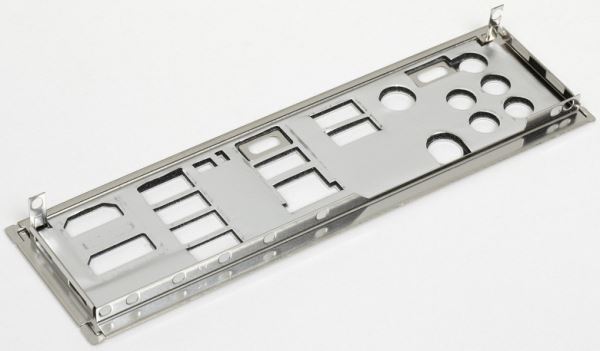

«Заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.

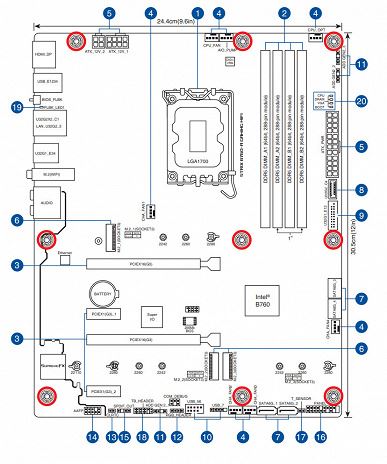

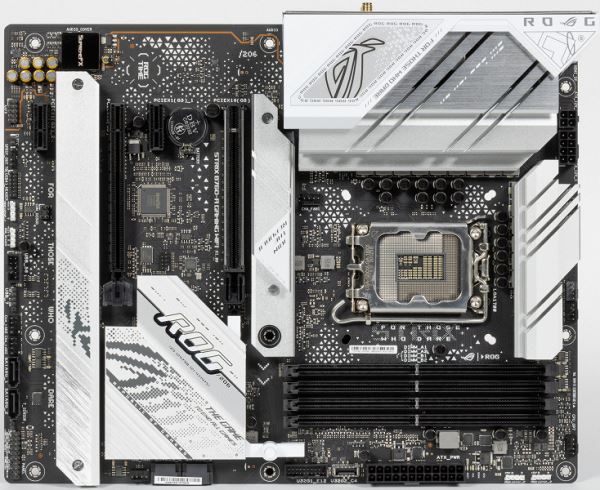

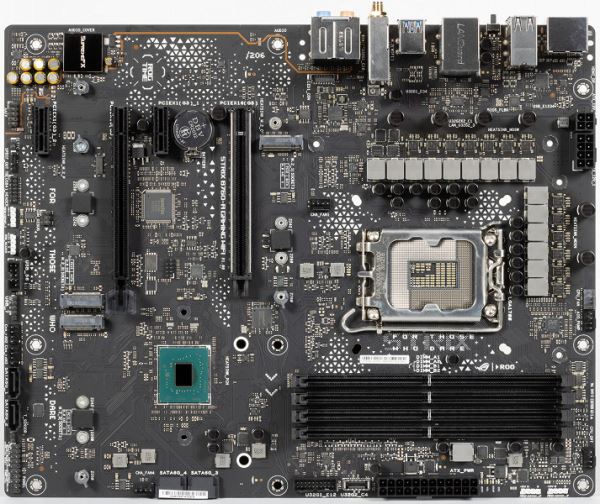

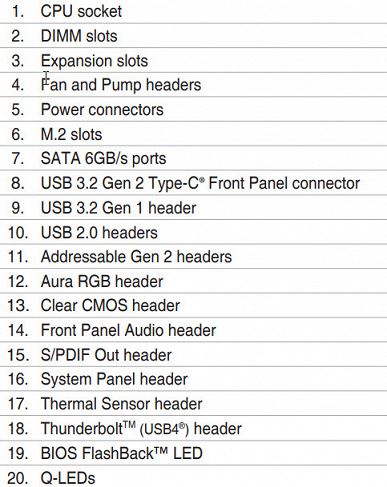

Форм-фактор

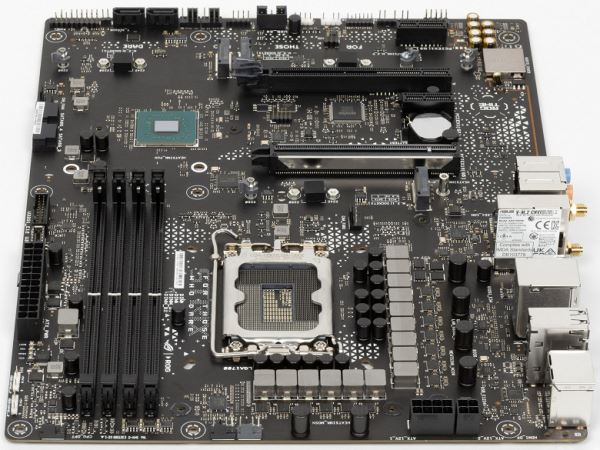

Форм-фактор Mini-ITX имеет размеры 170×170 мм, Micro-ATX до 244×244 мм, ATX до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Asus ROG Strix B760-A Gaming WiFi выполнена в форм-факторе ATX, имеет размеры 305×244 мм, и на ней имеются 9 монтажных отверстий для установки в корпус.

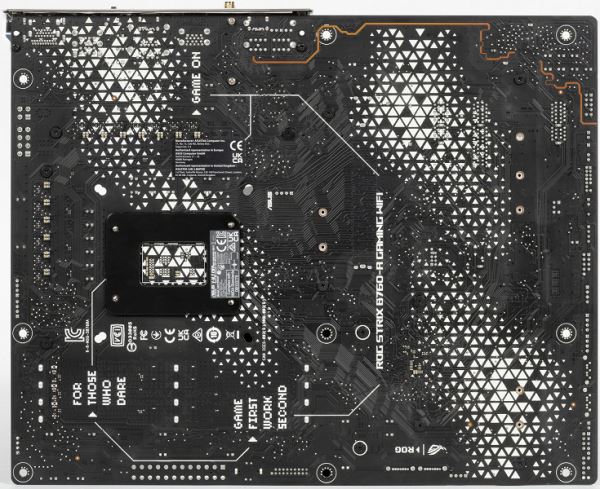

Оборотная сторона — практически пустая. Текстолит обработан хорошо: во всех точках пайки острые концы срезаны. Дизайнеры потрудились над очень интересной и оригинальной раскраской оборотной стороны, и просто жаль, что это произведение искусства увидит только сборщик/установщик компонентов в ПК, да и то мимоходом.
Защитной пластины (бэкплейта) нет.
Технические характеристики
Традиционная таблица с перечнем функциональных особенностей.
| Поддерживаемые процессоры | Intel Core 12/13/14-го поколений |
|---|---|
| Процессорный разъем | LGA 1700 |
| Чипсет | Intel B760 |
| Память | 4 × DDR5, до 7800 МГц (XMP), до 192 ГБ, два канала |
| Аудиоподсистема | 1 × Realtek RTL4080 (7.1) + операционный усилитель Savitech SV3H712 |
| Сетевые контроллеры | 1 × Intel i226-V Ethernet 2,5 Гбит/с 1 × Intel Dual Band Wireless AX211NGW (Wi-Fi 802.11a/b/g/n/ac/ax (2,4/6 ГГц) + Bluetooth 5.3) |
| Слоты расширения | 1 × PCIe 5.0 x16 (режим x16) 1 × PCIe 3.0 x16 (режим x4) 2 × PCIe 3.0 x1 |
| Разъемы для накопителей | 4 × SATA 6 Гбит/с (B760) 1 × M.2 (M.2_1, CPU, PCIe 4.0 x4 для устройств формата 2242/2260/2280) 1 × M.2 (M.2_2, B760, PCIe 4.0 x4 для устройств формата 2242/2260/2280/22110) 1 × M.2 (M.2_3, B760, PCIe 4.0 x4 для устройств формата 2242/2260/2280) |
| USB-порты | 3 × USB 2.0: 2 внутренних разъема на 3 порта (B760) 4 × USB 2.0: 4 порта Type-A (черные) на задней панели (GL850G) 2 × USB 3.2 Gen1: 2 порта Type-A (синие) на задней панели (ASMedia ASM1074) 2 × USB 3.2 Gen1: 1 внутренний разъем на 2 порта (ASMedia ASM1074) 1 × USB 3.2 Gen1: 1 порт Type-C на задней панели (B760) 1 × USB 3.2 Gen2: 1 внутренний разъем Type-C (B760) 1 × USB 3.2 Gen2: 1 порт Type-A (красный) на задней панели (B760) 1 × USB 3.2 Gen2x2: 1 порт Type-C на задней панели (RTS5463) |
| Разъемы на задней панели | 1 × USB 3.2 Gen2x2 (Type-C) 1 × USB 3.2 Gen2 (Type-С) 1 × USB 3.2 Gen2 (Type-A) 2 × USB 3.2 Gen1 (Type-A) 4 × USB 2.0 (Type-A) 1 × RJ-45 5 аудиоразъемов типа миниджек 2 антенных разъема 1 разъем HDMI out 1 разъем Display Port out кнопка перепрошивки BIOS — Flashback |
| Прочие внутренние элементы | 24-контактный разъем питания ATX 1 8-контактный разъем питания EPS12V 1 4-контактный разъем питания EPS12V 1 слот M.2 (E-key), занят адаптером беспроводных сетей 1 разъем для подключения порта USB 3.2 Gen2 Type-C 1 разъем для подключения 2 портов USB 3.2 Gen1 2 разъема для подключения 3 портов USB 2.0 7 разъемов для подключения 4-контактных вентиляторов и помп ЖСО 4 разъема для подключения адаптеров подсветки (1 разъем неадресуемой RGB-ленты, 3 разъема адресуемой ARGB-ленты) 2 разъема для подключения адаптера управления с передней панели корпуса 1 разъем для внешнего термодатчика 1 разъем для подключения дискретного Thunderbolt |
| Форм-фактор | ATX (305×244 мм) |
| Розничные предложения | узнать цену |
Основная функциональность: чипсет, процессор, память

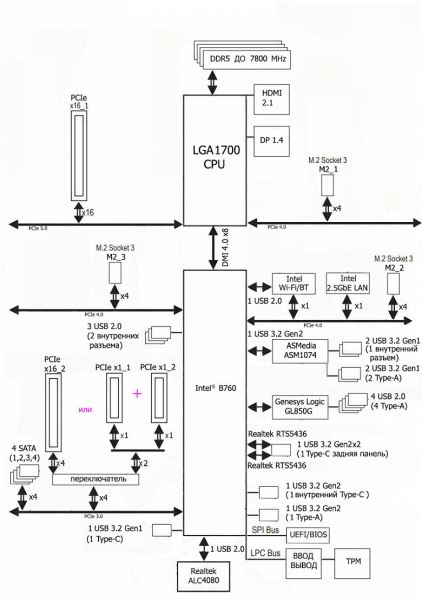

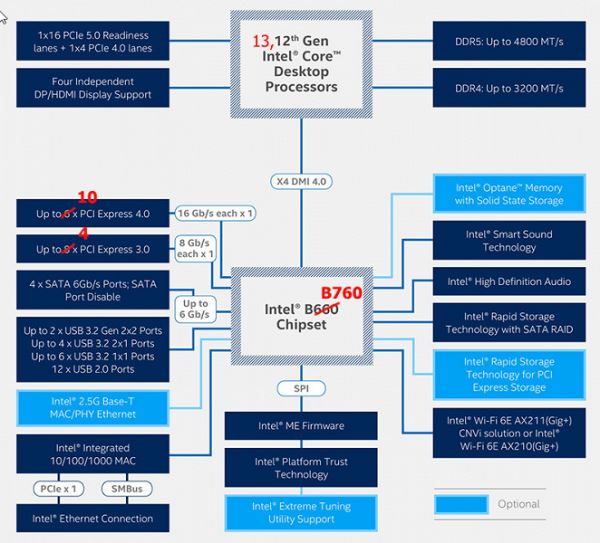

Схема работы связки чипсет+процессор.
Формально имеется поддержка памяти DDR5 до 4800 МГц, однако всем хорошо известно, и производители материнских плат это активно рекламируют: через XMP-профили сейчас можно использовать частоты до 8000 МГц. В частности данная плата поддерживает частоты до 7800 МГц.

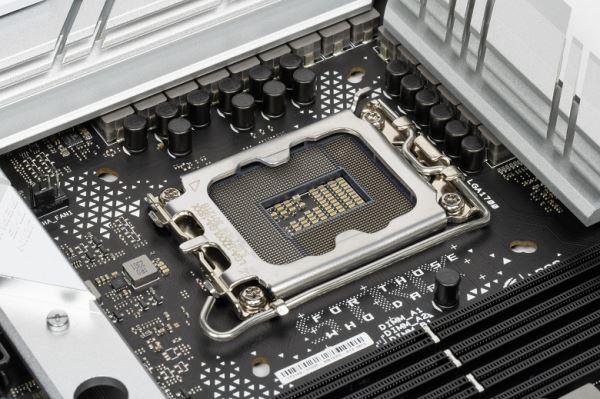

Процессоры Intel Core 12/13/14-го поколений (совместимые с сокетом LGA1700 и поддерживаемые B760) имеют 20 линий ввода-вывода (16 PCIe 5.0, 4 PCIe 4.0), не имеют USB и SATA портов. При этом взаимодействие с B760 идет по особому каналу Digital Media Interface 4.0 (DMI 4.0 x4 (именно х4!)). Все PCIe линии процессора идут на слоты расширения PCIe и порт М.2. Serial Peripheral Interface (SPI) используется для взаимодействия с системой UEFI/BIOS, а шина Low Pin Count (LPC) — для связи с устройствами ввода/вывода, не требующими высокой пропускной способности (контроллерами вентиляторов, TPM, старой периферии).

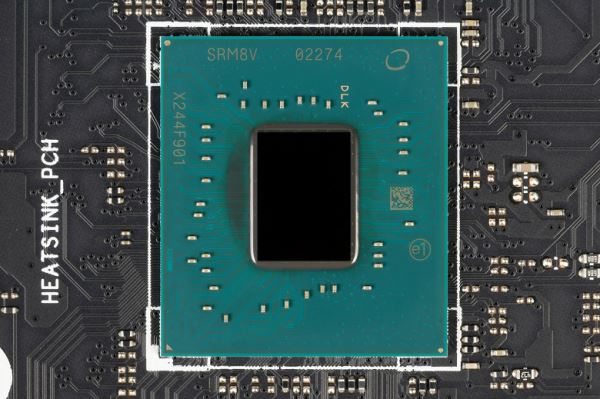

В свою очередь чипсет B760 поддерживает в сумме 24 линий ввода/вывода, которые распределяться могут так:
- до 12 портов USB (из которых до 2 портов USB 3.2 Gen2х2, 4 портов USB 3.2 Gen2, до 6 портов USB 3.2 Gen1, до 12 портов USB 2.0, линии USB 2.0 используются в том числе и для поддержки 3.2 портов, а каждый порт USB 3.2 Gen2х2 требует поддержки со стороны двух USB 3.2 Gen2);
- до 4 портов SATA 6Гбит/с;
- до 14 линий PCIe (4 версии 3.0 и 10 версии 4.0).

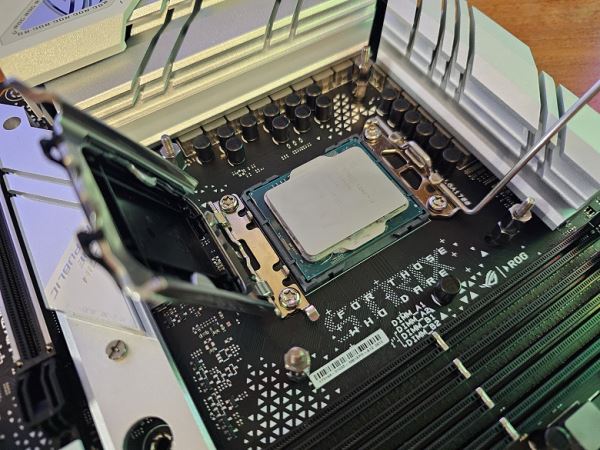

Asus ROG Strix B760-A Gaming WiFi поддерживает процессоры Intel Core 12/13/14-го поколений, выполненные под разъем (сокет) LGA1700.

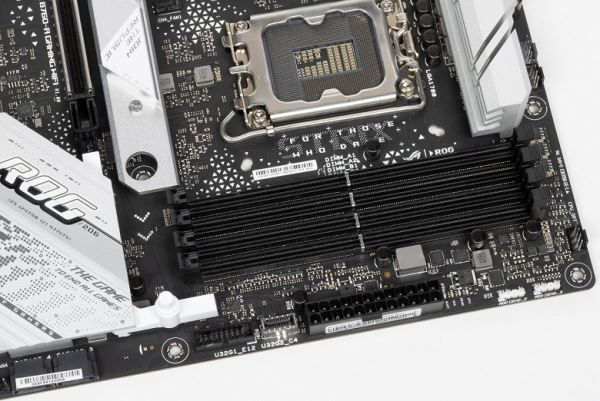

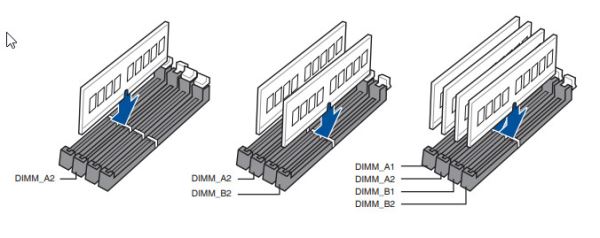

Для установки модулей памяти на плате Asus имеется 4 DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2). Плата поддерживает небуферизованную память DDR5 (non-EСС), а максимальный объем памяти составляет 192 ГБ. Поддерживаются профили XMP.
Слоты DIMM не имеют металлической окантовки, защищающую их как от физических повреждений, как и от помех. При этом перемычки на слотах памяти, являющиеся своего рода предохранителями от неверной ориентации модулей памяти, оснащены металлическим покрытием для большей долговечности слотов.
Периферийная функциональность: PCIe, SATA, разные дополнительные устройства
Выше мы изучили потенциальные возможности тандема B760+Core, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.
Кроме USB-портов, к которым мы подойдем позже, чипсет B760 обладает 14 PCIe линиями и 4 портами SATA. Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом (надо учитывать, что 14 линий не единой версии, а 10 линий PCIe 4.0 и 4 линии PCIe 3.0):
- Переключатель: или Слот PCIe x16_2 в режиме x2 (2 линии PCIe 3.0) + Слот PCIe x1_1 (1 линия PCIe 3.0) + Слот PCIe x1_2 (1 линия PCIe 3.0) или Слот PCIe x16_2 в режиме x4 (4 линии PCIe 3.0), а слоты PCIx1_1/2 отключены (максимально 4 линии PCIe 3.0);
- Слот M.2_2 (4 линии PCIe 4.0);
- Слот M.2_3 (4 линии PCIe 4.0);
- Intel i225-V (Ethernet 2,5Gb/s) (1 линия PCIe 4.0);
- Intel AX211NGW WIFI/BT (Wireless) (1 линия PCIe 4.0);
14 линий PCIe оказались занятыми (10 PCIe 4.0 + 4 PCIe 3.0) плюс порты SATA_1/2/3/4, суммарно потрачено 18 HSIO. В чипсете B760 связь с аудиокодеками новее RTS1220 идет через USB-порт. Также один USB 2.0 расходуется на поддержку BT (при наличии слота M.2 (key E), контроллер Aura расходует 1 линию USB 2.0,а хабы ASMedia ASM1074 и Realtek RTS5463 используют линии USB 3.2 Gen2 (детально в разделе ниже).
Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У CPU 12/13/14-го поколений всего 20 линий PCIe, 4 из них версии PCIe 4.0 отведены на порт М.2 (M2_1). Оставшиеся 16 линий PCIe 5.0 идут на единственный слот PCIe x16_1, поэтому вариантов переключений нет, как и мультиплексоров для этих целей.

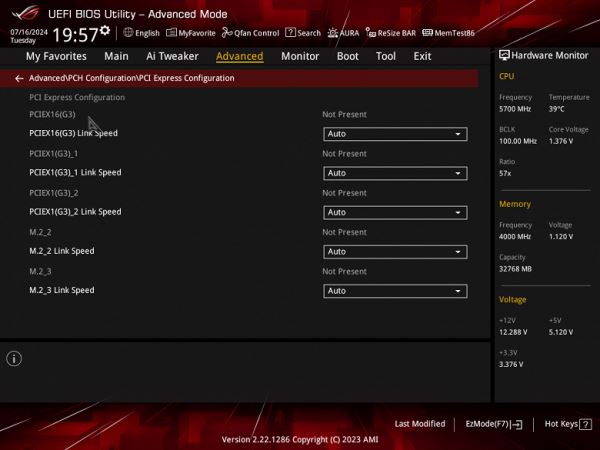

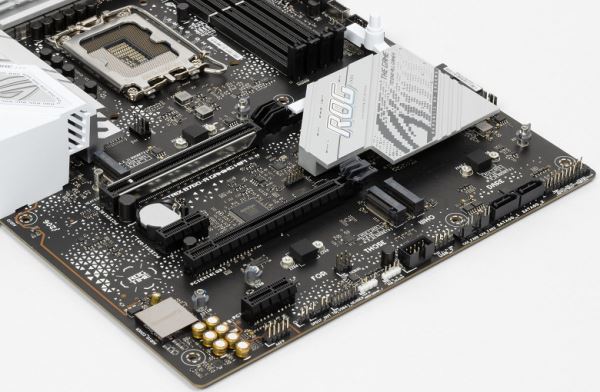

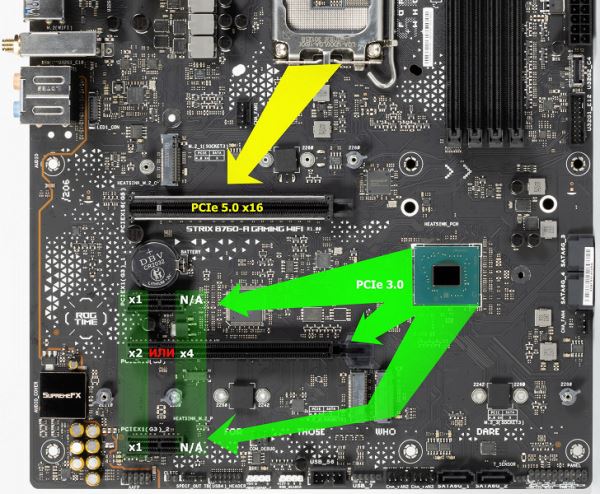

Теперь в целом про слоты PCIe. Всего на плате есть 4 слота: два PCIe x16 (для видеокарт или других устройств) и два PCIe x1. Если про первый PCIe x16_1 я выше уже рассказал (он подключен к CPU), то PCIe x16_2, PCIe x1_2, PCIe x1_2 подключены к B760.

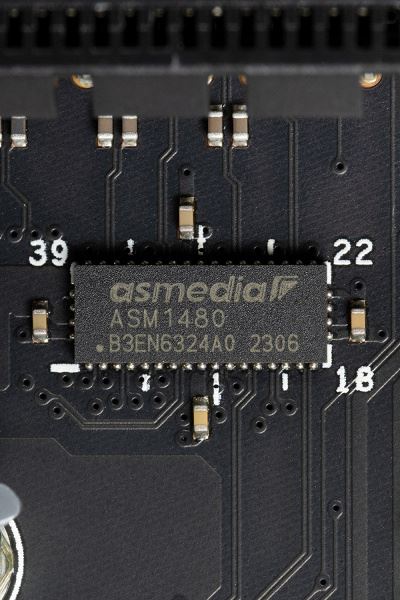

При этом слоты PCIe x16_2, PCIe x1_2 и PCIe x1_2 делят ресурсы между собой: при использовании хотя бы одного PCIe x1 слот PCIe x16_2 получает всего 2 линии PCIe 3.0, и наоборот, если этот слот использует все 4 линии PCIe 3.0, то оба слота PCIe x1 недоступны. Для разделения ресурсов меж слотами задействован мультиплексор от ASMedia.

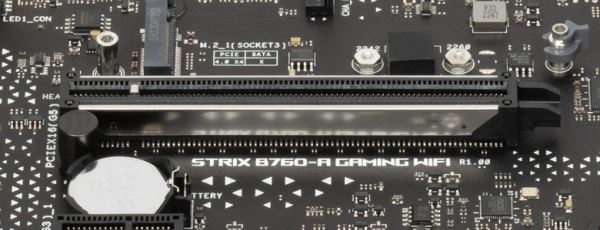

Первый «процессорный» слот PCIe x16 имеет металлическое армирование из нержавеющей стали, которое увеличивает их надежность (что может быть важным в случае довольно частой смены видеокарт, но что более важно: такой слот легче выдержит нагрузку на изгиб в случае установки очень тяжелой видеокарты топового уровня. Кроме того, такая защита предохраняет слоты от электромагнитных помех.
Матплата позволяет смонтировать СО любого размера.
На очереди — накопители.

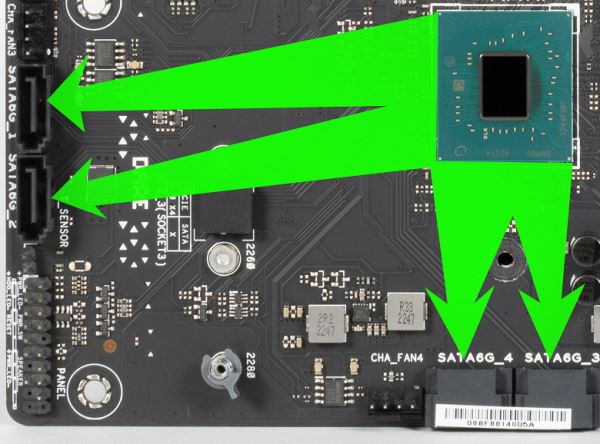

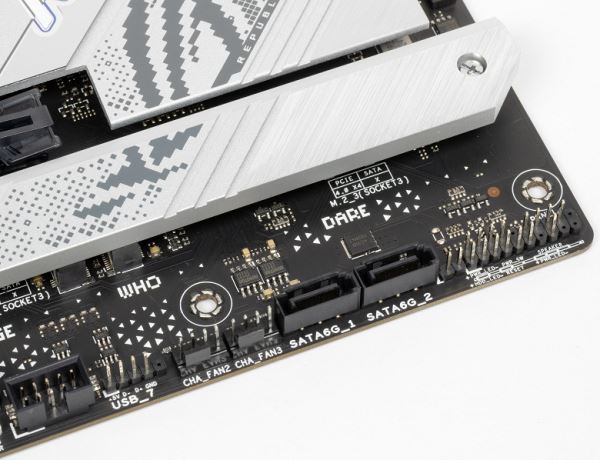

Всего у платы 4 разъема Serial ATA 6 Гбит/с + 3 слота для накопителей в форм-факторе M.2.

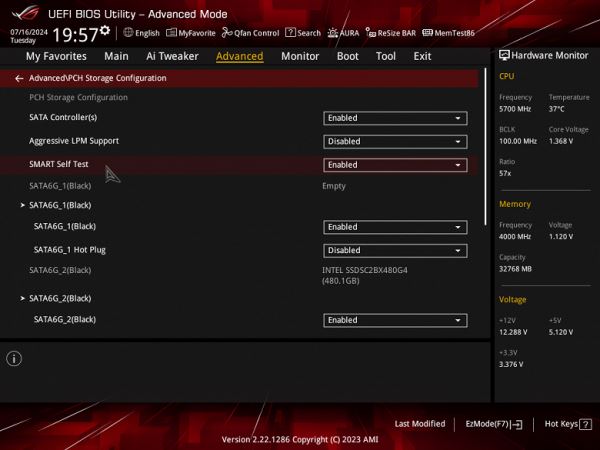

Порты SATA реализованы через чипсет B760 и поддерживают создание RAID. Размещены по-парно вдоль разных сторон платы.

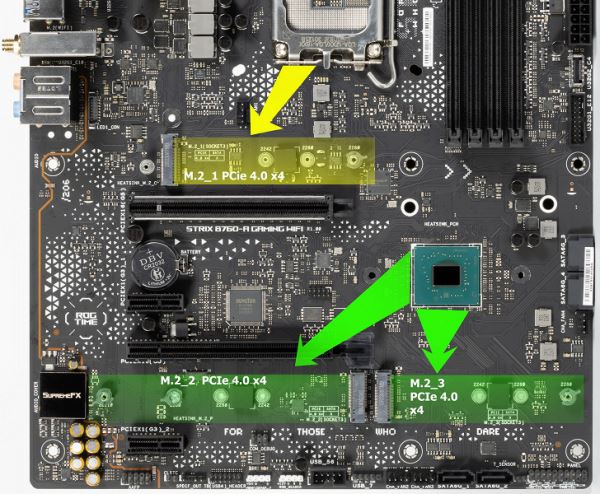

Материнская плата имеет 3 слота форм-фактора М.2.
Все три слота работают с модулями только с PCIe интерфейсом 4.0. Первый M.2_1 получает данные от CPU (PCIe 4.0) и поддерживает размеры модулей 2242/2260/2280/22110.
Второй M.2_2 и третий M.2_3 получают данные от чипсета B760. При этом M.2_2 поддерживает размеры модулей 2242/2260/2280/22110.
На всех M.2 можно организовать RAID.

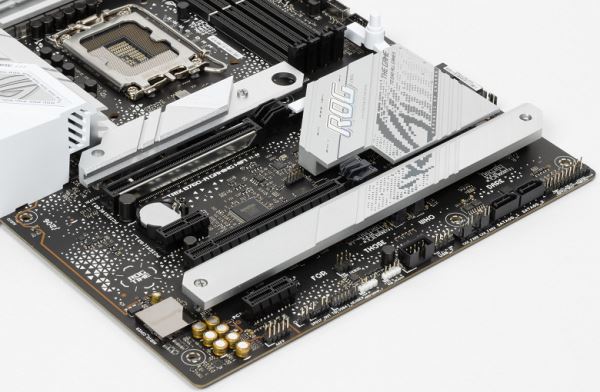

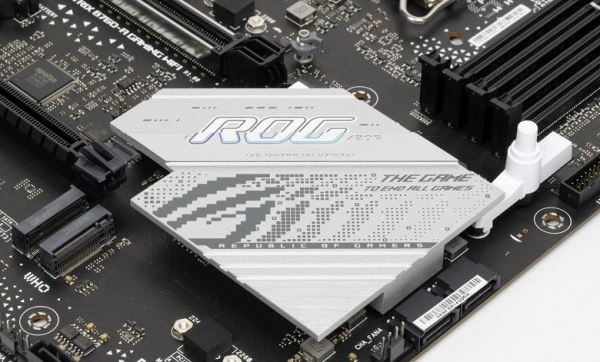

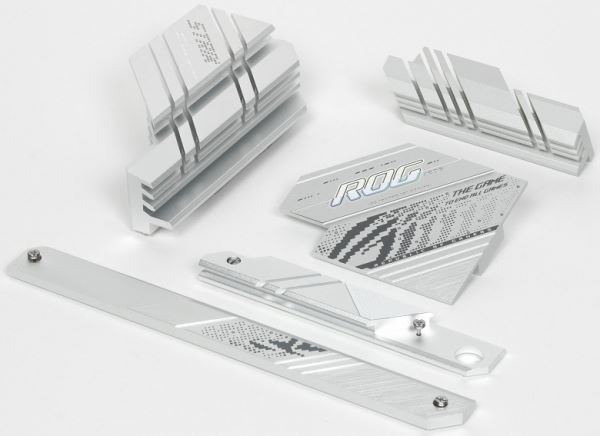

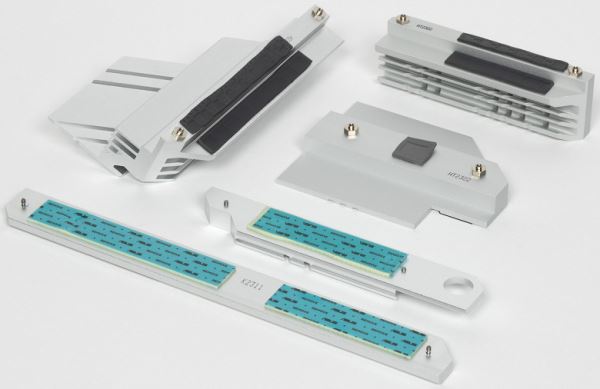

Все слоты М.2 оснащены радиаторами, при этом у M.2_1 – свой отдельный радиатор, а слоты М.2_2 и М.2_3 имеют общий радиатор. При этом системный чипсет охлаждается собственным радиатором, не объединенным с охлаждением для М.2 слотов.
Другие особенности на плате
Расскажем и о других «изюминках» на плате. Несмотря на то, что у нас плата относится к суббренду ROG, серия Strix — это не самая флагманская в этом бренде, хоть и игровая. Поэтому некий набор технологий, помогающих оверклокерам и просто энтузиастам, присущий самым передовым материнкам ROG, тут значительно упрощен. Например, нет кнопок запуска и перезагрузки.

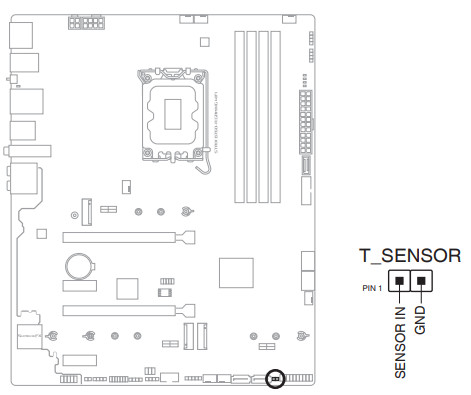

Тем не менее, матплата снабжена гнездом для термодатчика.

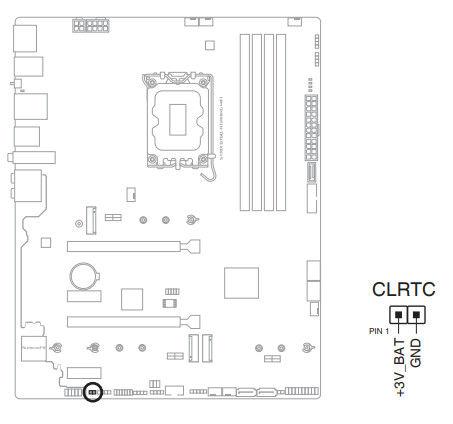

Имеются и возможности сброса CMOS с помощью соответствующей перемычки.

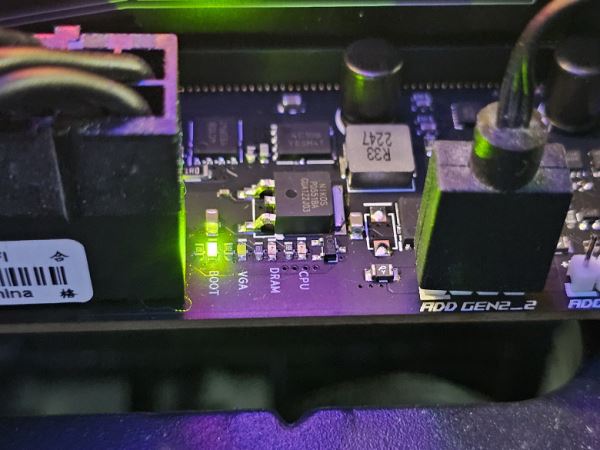

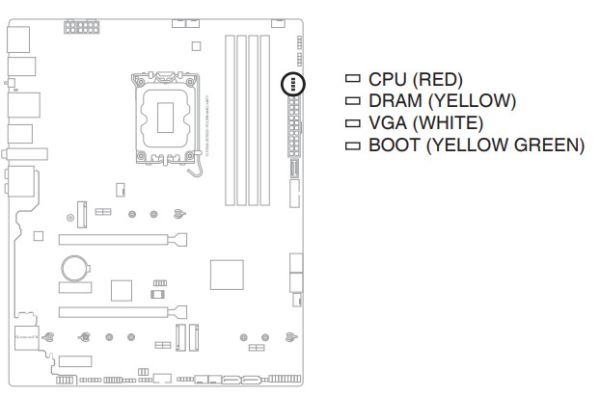

А также у платы еще есть световые индикаторы, сообщающие о проблемах с тем или иным компонентом системы.
Если после включения компьютера к моменту перехода на загрузку ОС все индикаторы погасли, то проблем нет.

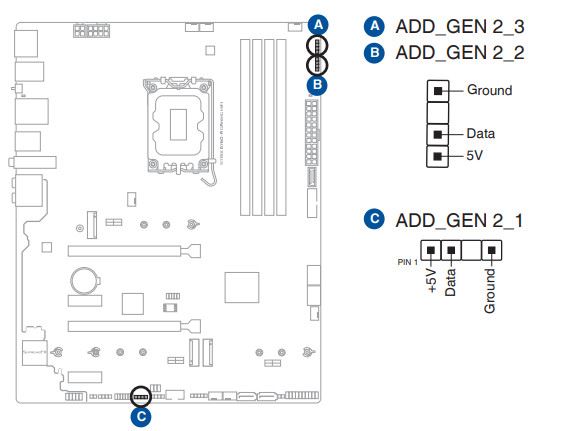

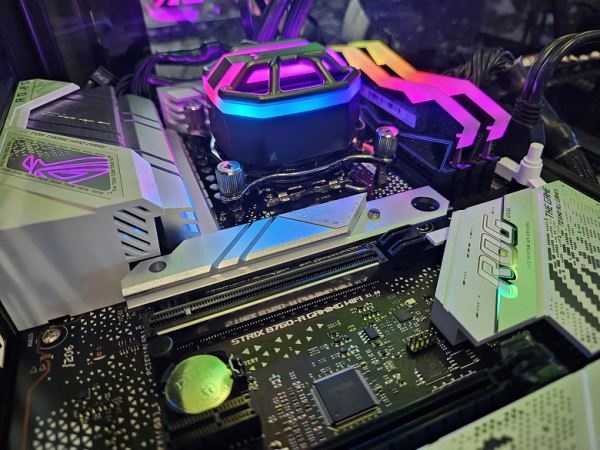

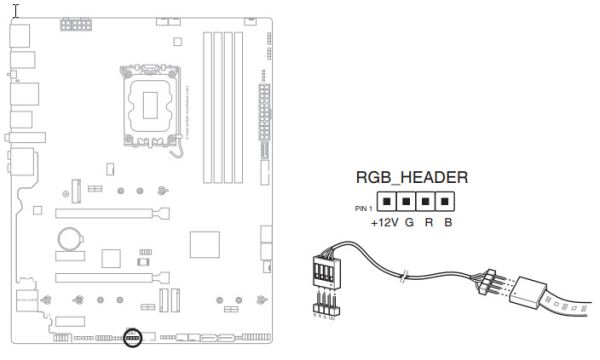

Следом надо упомянуть и возможности материнской платы по подключению RGB-подсветки. Имеется 4 разъема для подключения любых устройств этого плана: 3 разъема для подключения адресуемых (5 B 3 A, до 15 Вт) ARGB-лент/устройств и 1 разъем неадресуемых (12 В 3 А, до 36 Вт) RGB-лент/устройств. Разъемы объединены в пары, разнесенные на противоположные края платы.
Схемы подключения стандартны для всех материнских плат, поддерживающих подсветку:

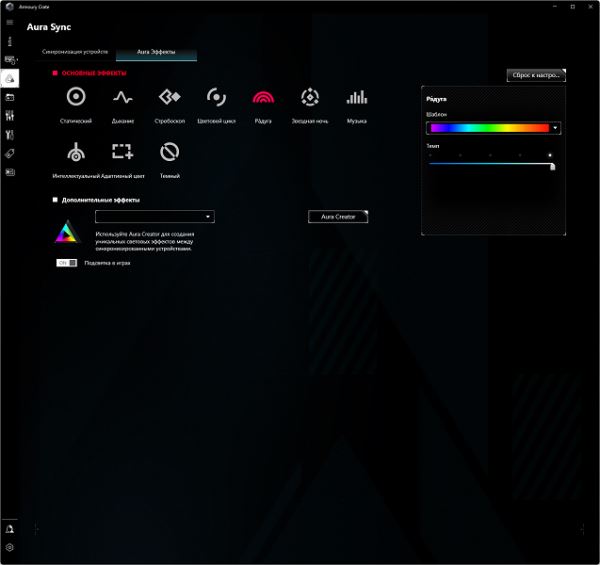

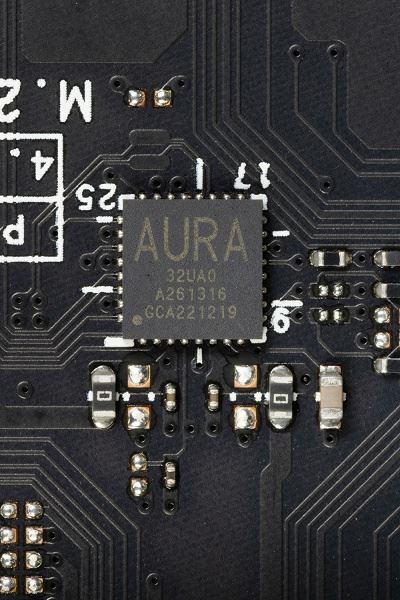

Контроль по синхронизации работы подсветки на матплатах Asus традиционно возложен на контроллер под маркировкой Aura.

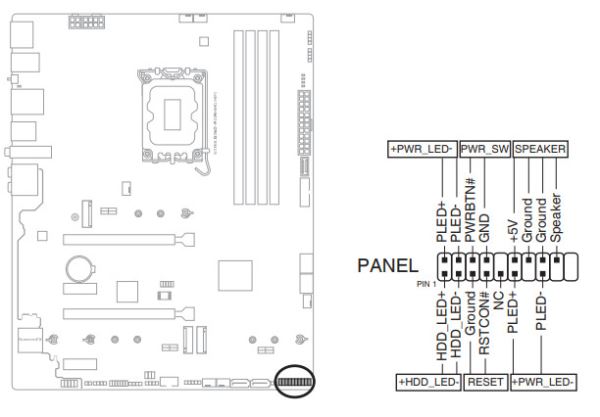

Традиционный набор штырьков FPanel для подключения проводов к передней (а сейчас уже часто и верхней или боковой или все это сразу) панели корпуса также в наличии.

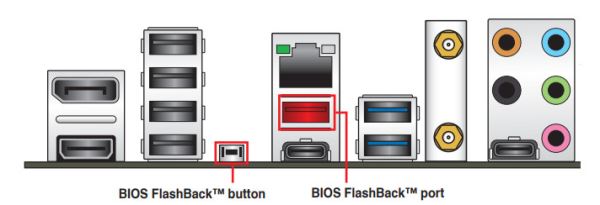

Материнская плата (как и многие остальные модели серии ROG) обладает технологией «холодной» прошивки BIOS (наличие ОЗУ, процессора и прочей периферии необязательно, нужно лишь подключить питание) — BIOS Flashback.
Для такого обновления BIOS версию прошивки надо вначале переименовать в sb760a.cap и записать в корень на USB-«флешку», которая вставляется в особо отмеченный порт USB. Ну и запуск через кнопку, которую надо держать 3 секунды. При этом будет мигать индикатор FLBK_LED.

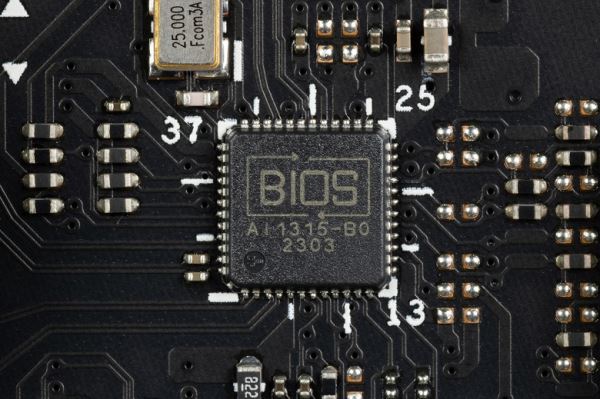

Заведует этой технологией контроллер с лаконичным названием BIOS.

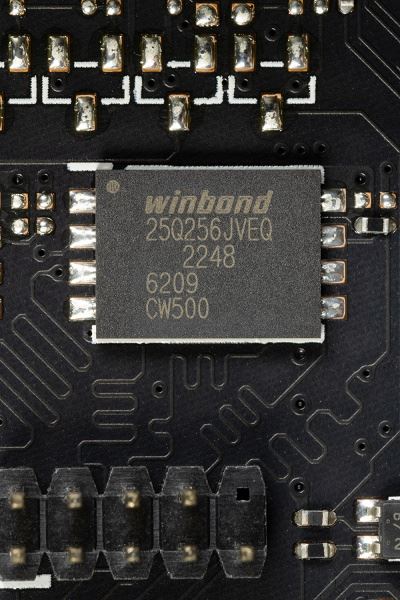

Сам UEFI/BIOS хранится в микросхеме от Winbond.

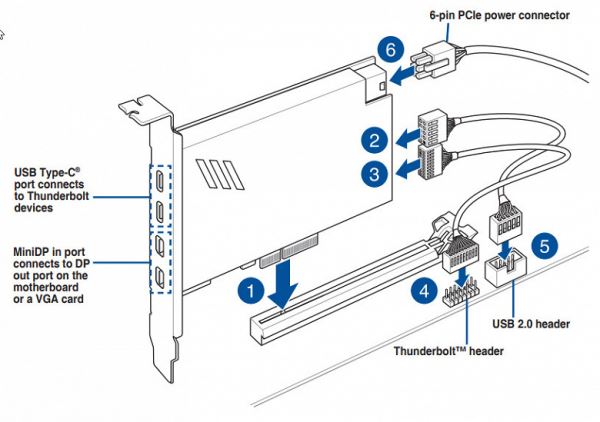

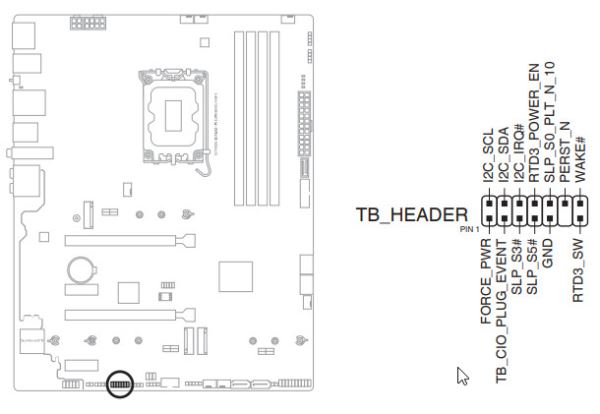

Для подключения карт с Thunderbolt есть свой проприетарный разъем.
Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

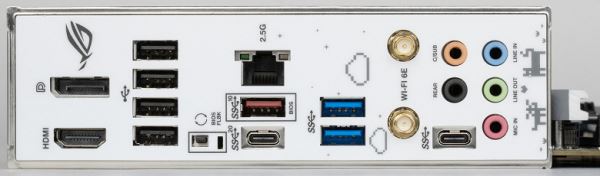

Теперь на очереди USB-порты и прочие вводы-выводы. И начнем с задней панели, куда выведены большинство из них.
Повторим: чипсет B760 способен реализовать не более 12 портов USB, из которых может быть до 6 портов USB 3.2 Gen1, до 4 портов USB 3.2 Gen2, до 2 портов USB 3.2 Gen2x2, и/или до 12 портов USB 2.0.
Также мы помним и про 14 линий PCIe (+ 4 SATA), которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются 18 линий из 18).
И что мы имеем? Всего на материнской плате — 15 портов USB:

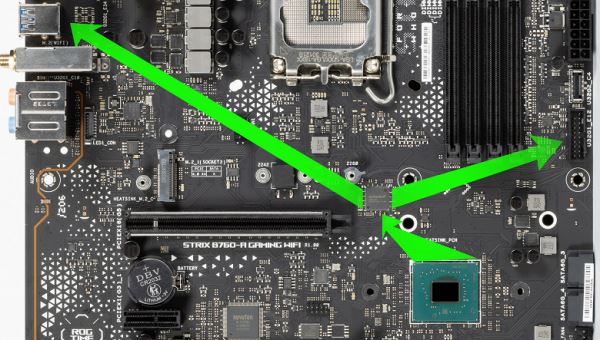

- 1 порт USB 3.2 Gen2x2: реализован с помощью двух линий USB 3.2 Gen2 от хаба Realtek RTS5463
(на него потрачена линия USB 3.2 Gen2 от B760) и представлен портом Type-C на задней панели; - 2 порта USB 3.2 Gen2: оба реализованы через B760 и представлены: один внутренним портом Type-C

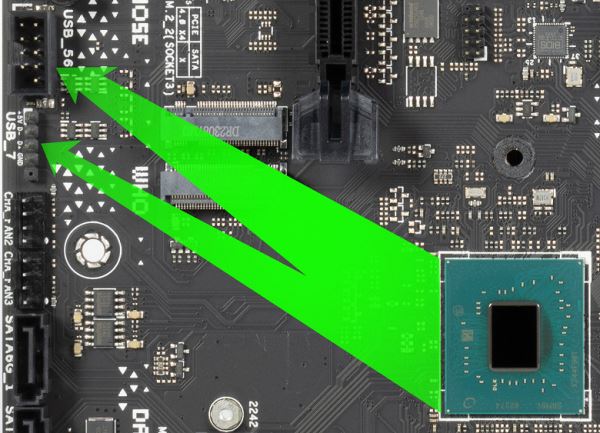

(для подключения к соответствующему разъему на передней панели корпуса); второй – портом Type-A (красного цвета) на задней панели; - 5 портов USB 3.2 Gen1: 4 реализованы через хаб ASMedia ASM1074
(на него потрачена линия USB 3.2 Gen2 от B760) и представлены на задней панели 2 портами Type-A (синего цвета) и внутренним разъемом на материнской плате на 2 порта,
еще один1 реализован через B760 и представлен портом Type-C на задней панели; - 7 портов USB 2.0/1.1: 4 реализованы через хаб Genesys Logic GL850G
(на него потрачена линия USB 2.0 от B760) и представлены на задней панели 4 портами Type-A (черного цвета); еще 3 реализованы через B760 представлены двумя внутренними разъемами на материнской плате:
один на 2 порта, а другой на 1 порт.
Таким образом, у нас 5 контроллеров используют USB линии:

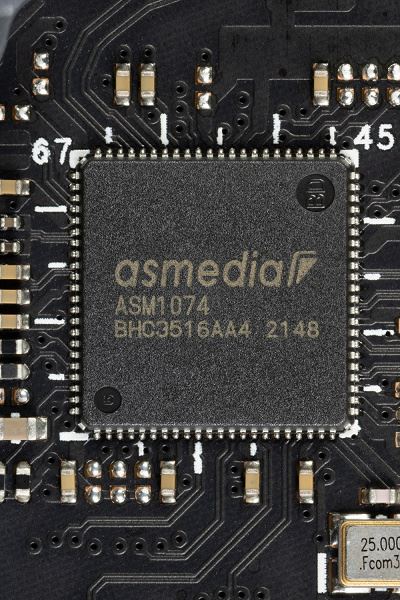

- ASMedia ASM1074 (1 линия USB 3.2 Gen2);

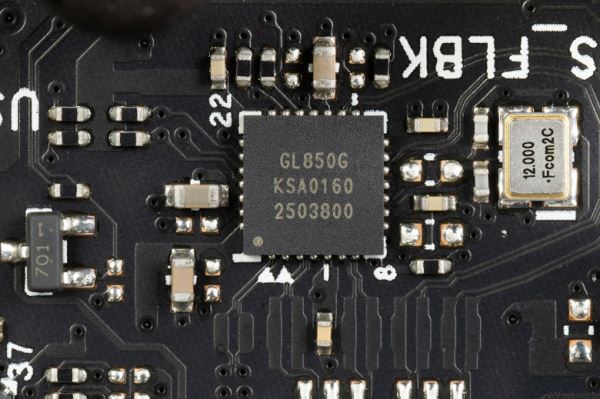

- Genesys Logic GL850G (1 линия USB 2.0);

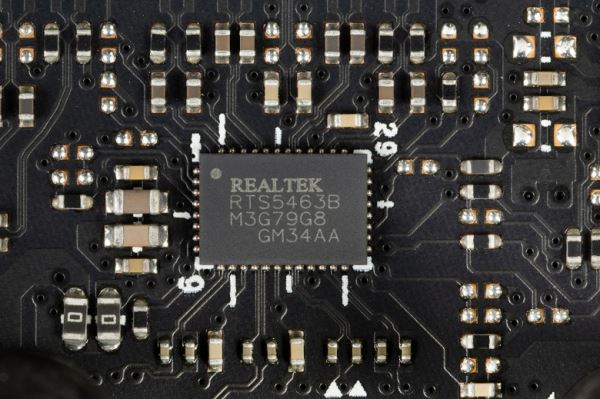

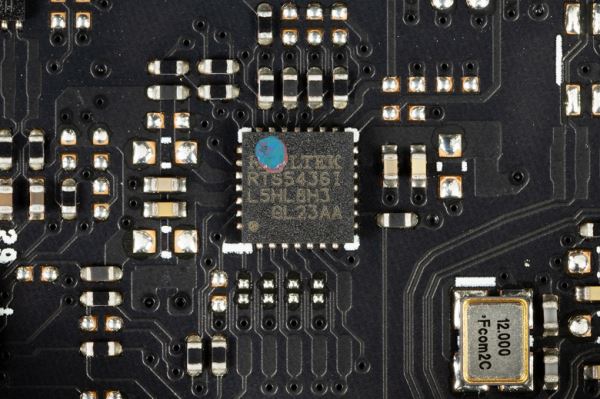

- Realtek RTS5463 (1 линия USB 3.2 Gen2);
- Audio (1 линия USB 2.0);
- Bluetooth (AX211) (1 линия USB 2.0).
Итак, через чипсет B760 реализовано высокоскоростных портов USB:
- 1 выделенный USB 3.2 Gen2x2 (не в счет, ибо получен засчет других HSIO);
- + 2 выделенных USB 3.2 Gen2
- + 1 выделенный USB 3.2 Gen1
- + 2 USB 3.2 Gen2 на поддержку контроллеров
= 5 высокоскоростных портов. Не забываем, что каждый высокоскоростной порт USB обеспечен портом USB 2.0, то есть уже 5 портов USB 2.0 также занято. Плюс 3 выделенных порта USB 2.0 и 4 порта на обеспечение контроллеров. Всего 12 USB портов реализовано.
Ну и 18 HSIO (линий PCIe и портов SATA), выделенных на поддержку иной периферии.
Итого у B760 в данном случае реализован 23 (18+5) высокоскоростных порта из 24.

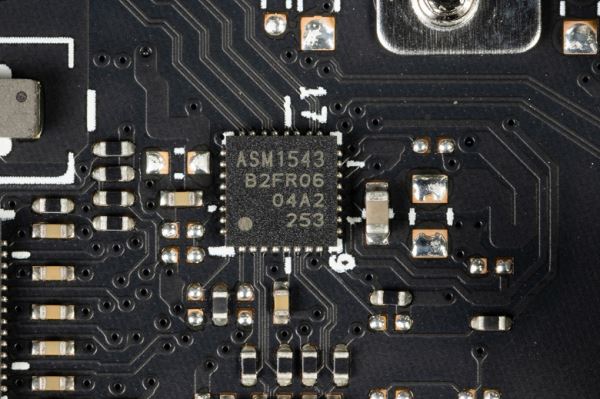

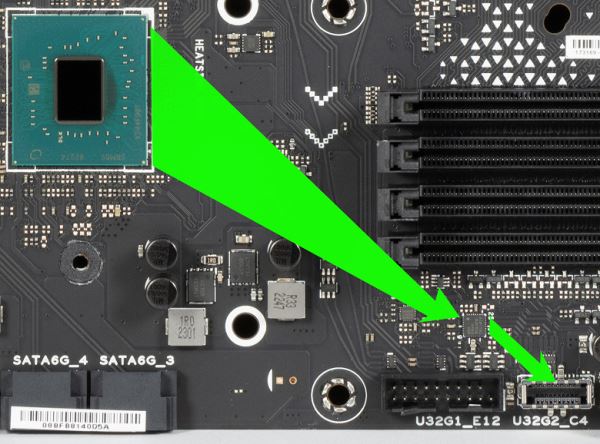

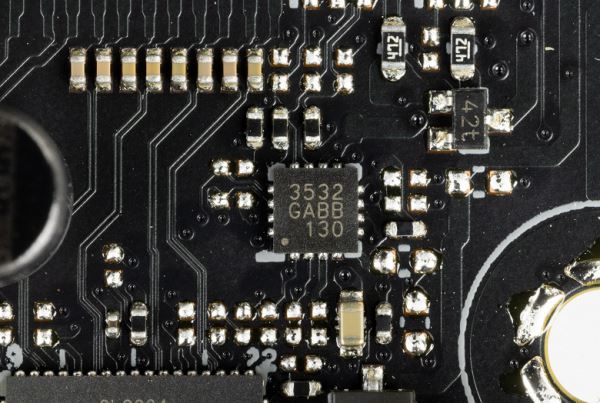

Все быстрые USB порты Type-C оснащены ре-драйверами от ASMedia.
Особо следует отметить, что для обеспечения быстрой зарядки мобильных устройств гнездо USB 3.2 Gen2x2 Type-C на задней панели получило усиленное питание, заведует этим контроллер от Realtek.
Теперь о сетевых делах.

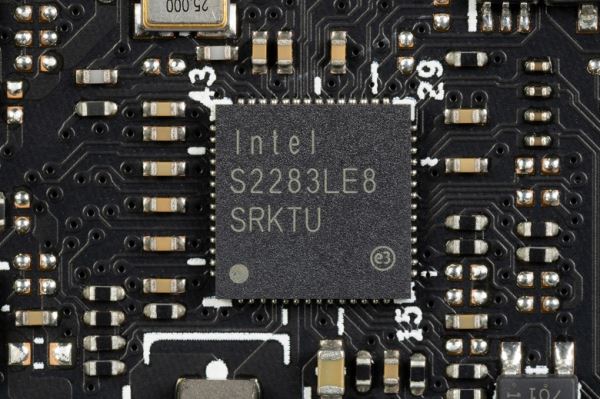

Материнская плата оснащена средствами связи неплохо. Имеется скоростной Ethernet-контроллер Intel i226-V, способный работать по стандарту 2,5 Гбит/с.

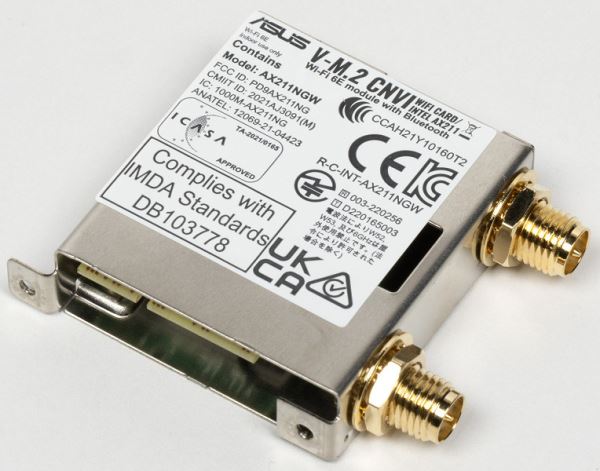

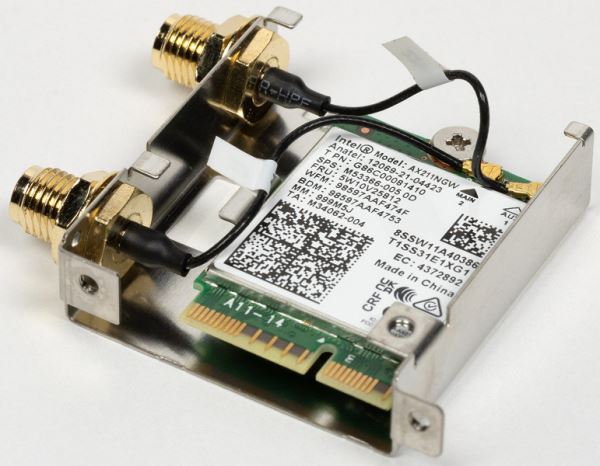

Имеется и комплексный беспроводной адаптер на контроллере Intel AX-211NGW, через который реализованы Wi-Fi 6E (802.11a/b/g/n/ac/ax) и Bluetooth 5.3. Он установлен в слот M.2 (E-key), и его разъемы для привинчивания выносных антенн выведены на заднюю панель.
Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.
Блок ввода-вывода, вентиляторы и т. п.
Теперь про блок ввода-вывода, разъемы для подключения вентиляторов и т. п. Разъемов для подключения вентиляторов и помп на плате — 7. Схема размещения коннекторов для систем охлаждения выглядит так:

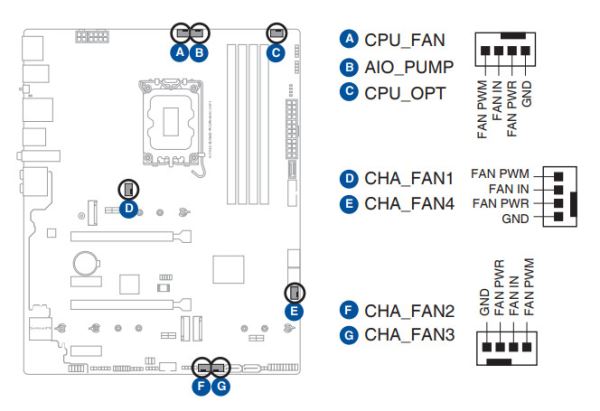

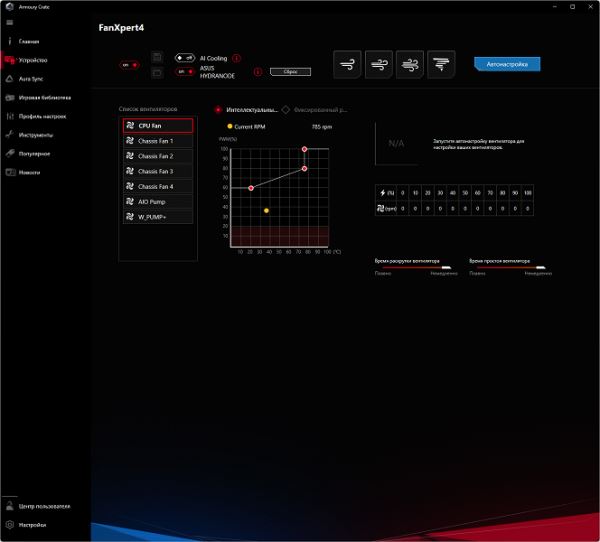

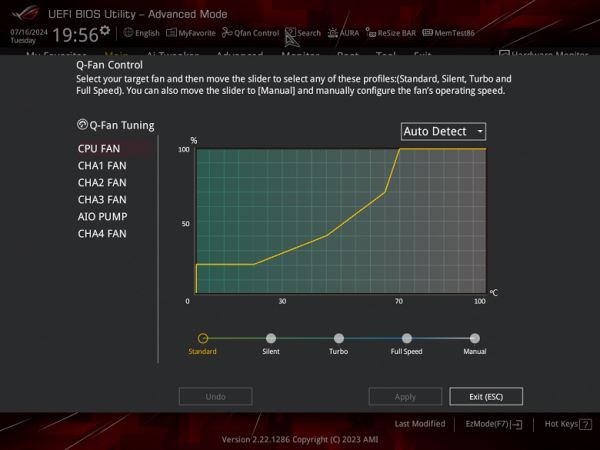

Через ПО или BIOS контролируется все гнезда для подключения воздушных вентиляторов или помп: они могут управляться как через ШИМ, так и банальным изменением напряжения/тока (до 1А, 12Вт). Гнездо AIO_PUMP для помпы необслуживаемой СВО по умолчанию настроено на полную скорость.

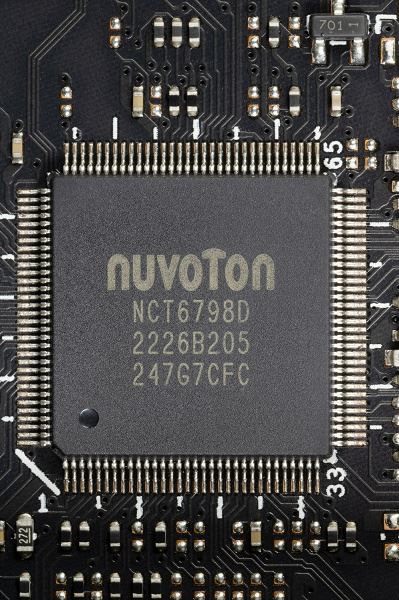

За мониторинг состояния платы отвечает, а также контролирует работу всех гнезд СО (а также в целом Multi I/O) контроллер Nuvoton NCT6798D.
Поскольку процессоры Intel могут иметь интегрированную графику, то плата имеет два гнезда вывода:
- HDMI 2.1, однако графика в 12м поколении процессоров Intel имеет встроенную поддержку версии HDMI 2.0b (в 13/14м – уже HDMI 2.1), поэтому для конвертации (усиления, так сказать) версии до 2.1 имеется особый контроллер от ASMedia.

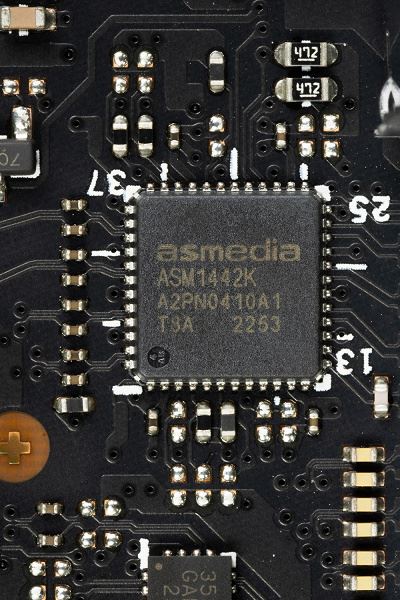

- DisplayPort 1.4, здесь же для конвертации версии до 1.4 имеется контроллер.
Аудиоподсистема

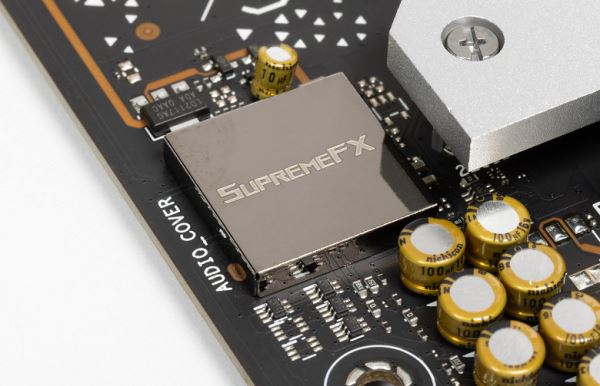

В данной плате звуком заведует современный аудиокодек от Realtek ALC4080. Он обеспечивает вывод звука по схемам до 7.1 с разрешением до 32 бит / 384 кГц. В стиле Asus – закрывать аудиокодек фирменным колпачком SupremeFX.

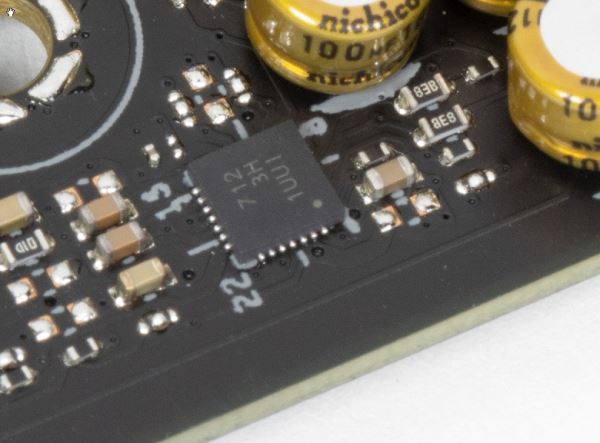

В тракте используется весьма популярный операционный усилитель Savitech SV3H712.
В аудиоцепях платы применяются «аудиофильские» конденсаторы Nichicon Fine Gold.

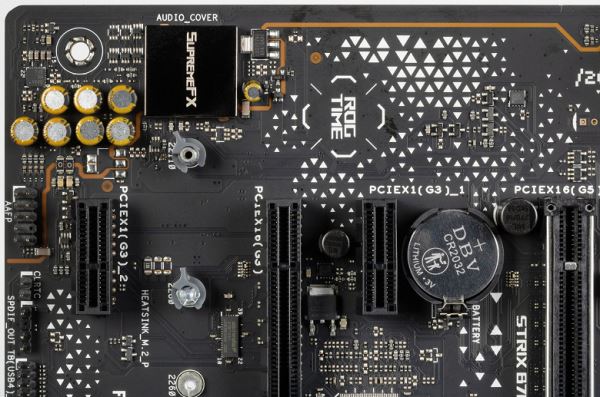

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. Все аудиоразъемы на задней панели имеют позолоченное покрытие, а также привычную цветовую окраску.

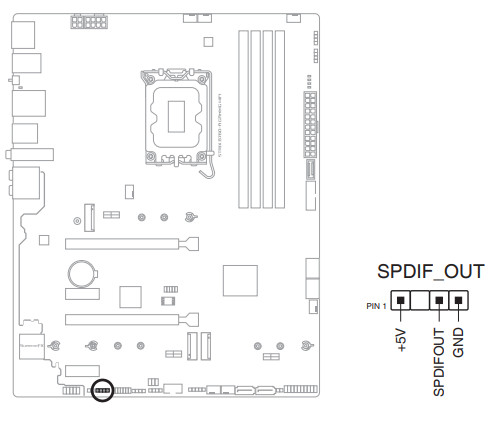

Вывод через S/PDIF организован через внутренний разъем на материнской плате.

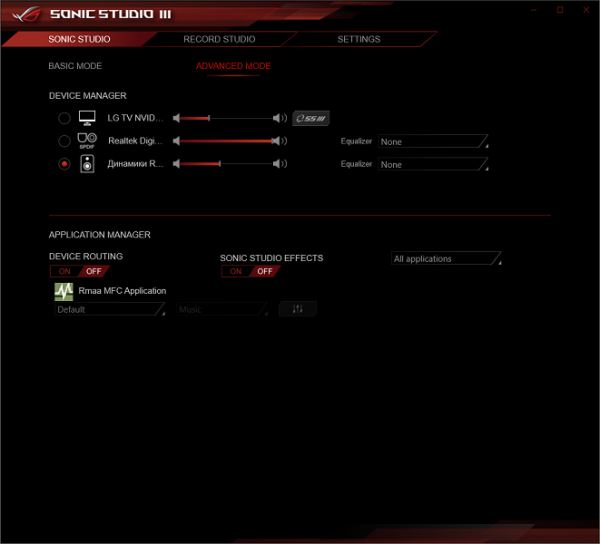

Результаты тестирования звукового тракта в RMAA
Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0202 USB в сочетании с утилитой RightMark Audio Analyzer 6.4.5. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. Во время тестирования ИБП тестового ПК физически отключался от электросети и работал на аккумуляторе.
По результатам тестирования аудиотракт на плате получил оценку «Хорошо».
| Тестируемое устройство | Asus ROG Strix B760-A Gaming WiFi |
|---|---|
| Режим работы | 24-бит, 44 кГц |
| Звуковой интерфейс | MME |
| Маршрут сигнала | выход на задней панели — вход Creative E-MU 0202 USB |
| Версия RMAA | 6.4.5 |
| Фильтр 20 Гц — 20 кГц | да |
| Нормализация сигнала | да |
| Изменение уровня | -0,2 дБ /- 0,0 дБ |
| Режим моно | нет |
| Частота сигнала калибрации, Гц | 1000 |
| Полярность | правильная/правильная |
Общие результаты
| Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ | +0.02, -0.09 | Отлично |
| Уровень шума, дБ (А) | -71.1 | Средне |
| Динамические диапазон, дБ (А) | 71.9 | Средне |
| Гармонические искажения, % | 0.018 | Хорошо |
| Гармонические искажения + шум, дБ(A) | -64.3 | Плохо |
| Интермодуляционные искажения + шум, % | 0.082 | Хорошо |
| Взаимопроникновение каналов, дБ | -65.3 | Хорошо |
| Интермодуляции на 10 кГц, % | 0.063 | Хорошо |
| Общая оценка | Хорошо |
Частотная характеристика
| Левый | Правый | |
| От 20 Гц до 20 кГц, дБ | -0.67, +0.02 | -0.47, +0.22 |
| От 40 Гц до 15 кГц, дБ | -0.09, +0.02 | +0.13, +0.22 |

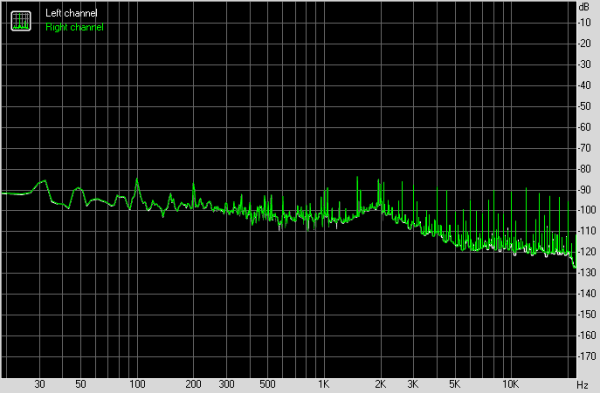

Уровень шума
| Левый | Правый | |
| Мощность RMS, дБ | -71.1 | -71.0 |
| Мощность RMS, дБ (A) | -71.2 | -71.0 |
| Пиковый уровень, дБ | -48.2 | -48.0 |
| Смещение DC, % | +0.0 | -0.0 |
Динамический диапазон
| Левый | Правый | |
| Динамический диапазон, дБ | +72.4 | +72.2 |
| Динамический диапазон, дБ (А) | +72.0 | +71.8 |
| Смещение DC, % | +0.00 | -0.00 |

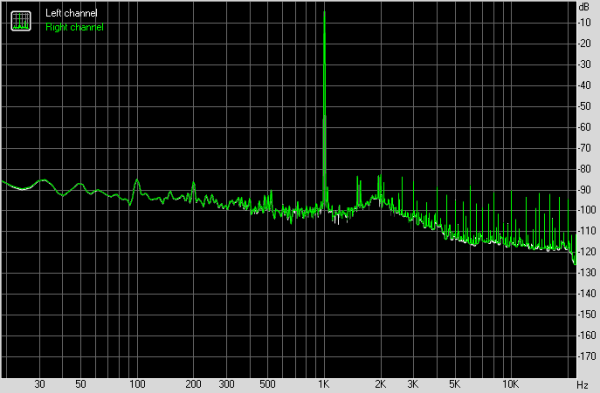

Гармонические искажения + шум (-3 дБ)
| Левый | Правый | |
| Гармонические искажения, % | 0.01519 | 0.01982 |
| Гармонические искажения + шум , % | 0.05675 | 0.05796 |
| Гармонические искажения + шум (A-взвеш.), % | 0.05996 | 0.06200 |

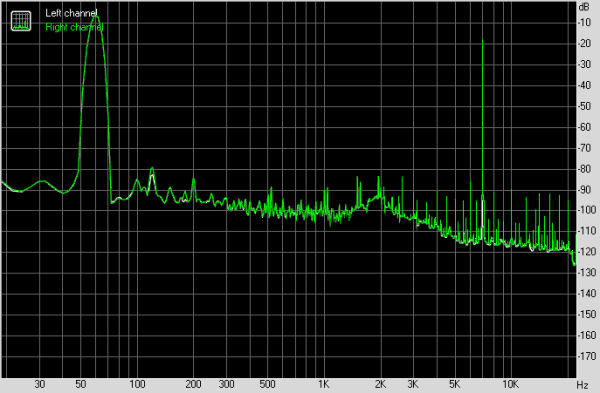

Интермодуляционные искажения
| Левый | Правый | |
| Интермодуляционные искажения + шум, % | 0.08178 | 0.08279 |
| Интермодуляционные искажения + шум (A-взвеш.), % | 0.08422 | 0.08375 |

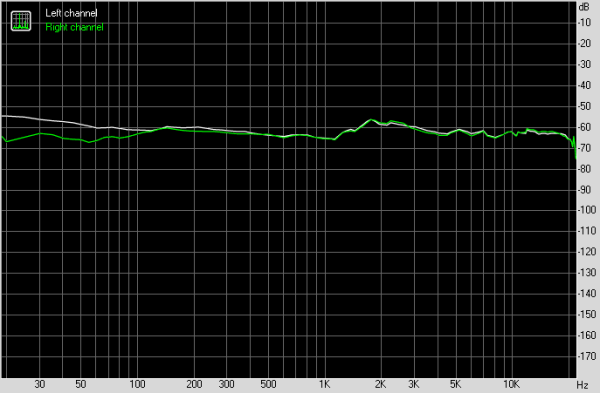

Взаимопроникновение стереоканалов
| Левый | Правый | |
| Проникновение на 100 Гц, дБ | -60 | -62 |
| Проникновение на 1000 Гц, дБ | -64 | -64 |
| Проникновение на 10000 Гц, дБ | -62 | -62 |

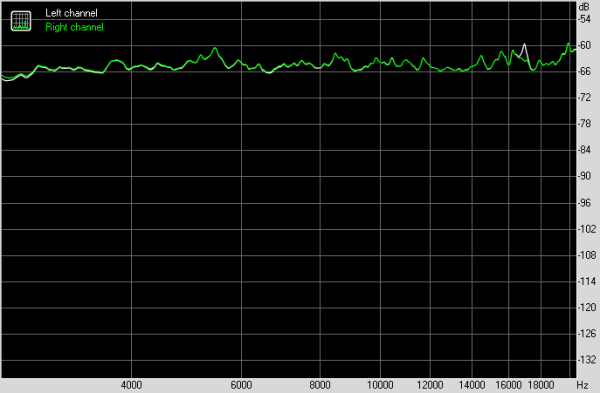

Интермодуляционные искажения (переменная частота)
| Левый | Правый | |
| Интермодуляционные искажения + шум на 5000 Гц, | 0.06626 | 0.06677 |
| Интермодуляционные искажения + шум на 10000 Гц, | 0.06451 | 0.06427 |
| Интермодуляционные искажения + шум на 15000 Гц, | 0.05652 | 0.05687 |
Питание, охлаждение
Для питания платы на ней предусмотрены 3 разъема: в дополнение к 24-контактному ATX здесь есть еще 8-контактный и 4-контактный EPS12V.

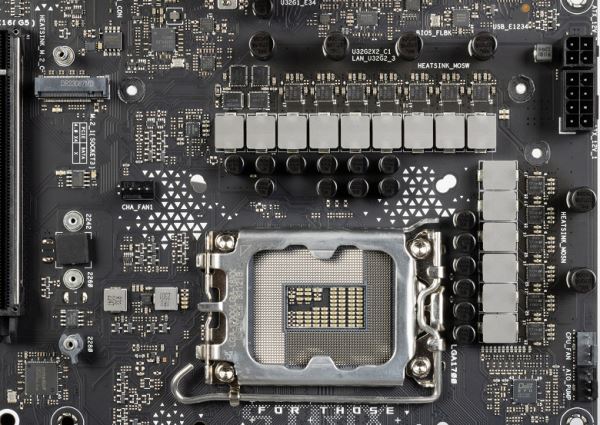

Схема питания процессора выполнена по схеме 2+16+1 (всего 19 фаз, 16 на VCore, 1 на iGPU и 2 на VCCIO).

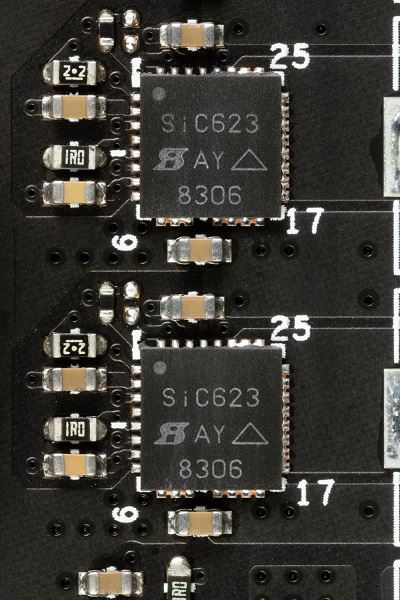

Каждый канал фазы имеет суперферритовый дроссель и DrMOS SiC623 (60A) от Vishay для VCore и встроенного графического ядра.

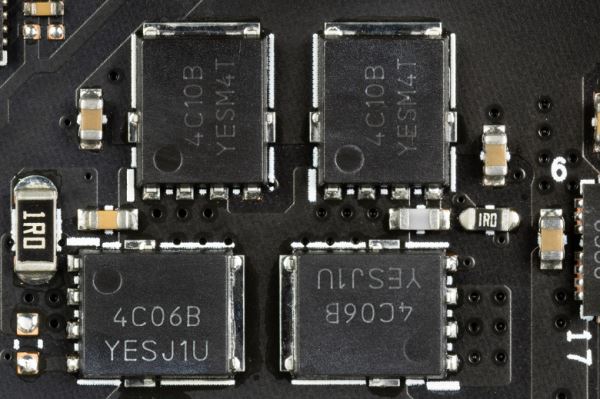

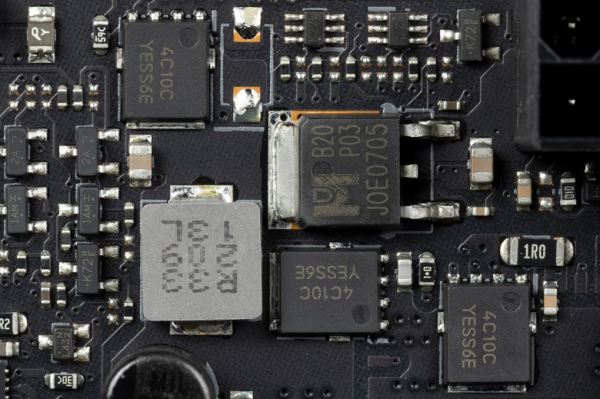

и набор полевых МОП-транзисторов 4C10B/4C06B от On Semi для VCCIO на 46А.

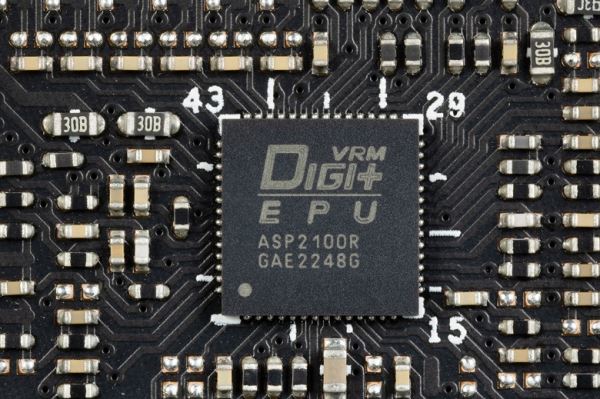

Управляет схемой питания VCore и iGPU фирменный ШИМ-контроллер Digi+ ASP2100.

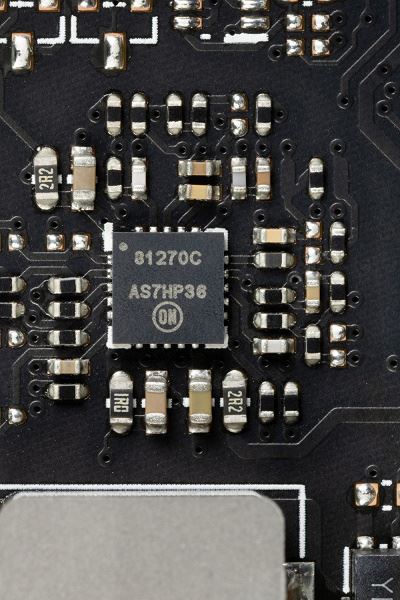

Для фаз VCCIO имеется свой ШИМ-контроллер от On Semi.
Питание VCCSA имеет намного более простую однофазную схему.
Теперь про охлаждение.
Все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.
Как мы видим, охлаждение чипсета организовано отдельно от силовых преобразователей. VRM-секция имеет свои два раздельных радиатора.
Как я уже упоминал ранее, все M.2 слоты имеют охлаждение, при этом М.2_1 – отдельный свой радиатор, а также имеется маленький радиатор для охлаждения оборотной стороны модуля. М.2_2 и М.2_3 обладают общим радиатором.
Подсветка
Все о внешней красоте

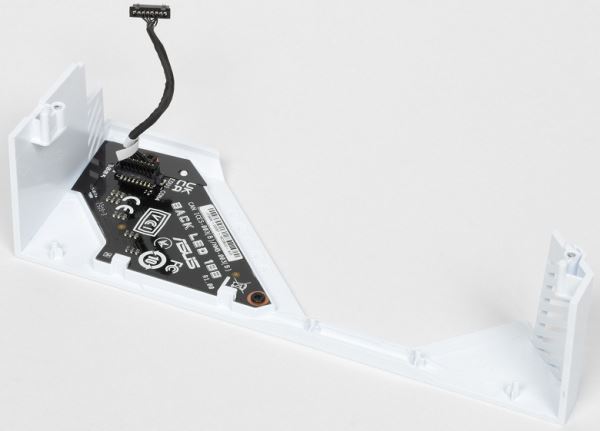

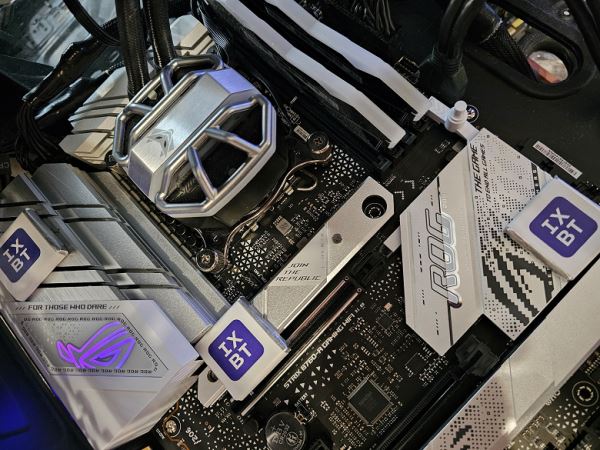

У нас представитель линейки ROG, поэтому материнка хоть скромно, но оснащена подсветкой, которая находится на кожухе заднего блока портов.
При этом мы помним про 4 разъема для подключения внешней подсветки, и всем этим можно управлять через утилиту Armoury Crate.
Каким-то пользователям нравятся все эти световые дела, каким-то пользователям это не нравится, но они могут всегда отключить подсветку.
Программное обеспечение под Windows
Фирменное ПО Asus
Все программное обеспечение можно скачать с сайта производителя asus.com. В целом сейчас будет по сути повтор описания ПО, ибо для всех материнских плат семейства ROG набор утилит и его функциональность по сути одни и тот же.

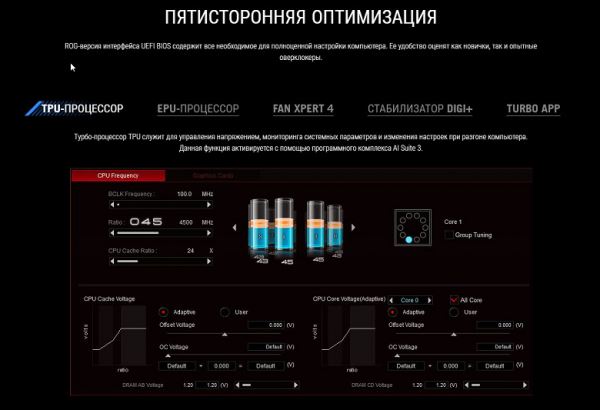

Основная программа — AI-Suite. В ней все управление параметрами работы материнской платы, и основным элементом является Dual Intelligent Processors 5 — программа настройки работы всей платы по частотам, вентиляторам и напряжениям.
Напомню, что название «Dual Intelligent Processors 5» означает пять стадий установки оптимальных параметров работы системы при оверклокинге. Для каждой материнской платы, где работает вышеуказанная технология, создаются всевозможные варианты сочетаний частот, таймингов, вольтажей, то есть получается много пресетов.
Затем идет переход к третьей стадии — наладке работы систем охлаждения, чтобы они обеспечили должное снижение температуры процессору и ОЗУ. Затем ШИМ-контроллер командует транзисторными сборками с помощью дополнительных чипов отбрасывая ненужные. Геймер всегда может вмешаться и задать свои параметры, прочитав предупреждение, что в случае ручного разгона он все последствия берет на себя.
Следует еще сказать про утилиту Armoury Crate, которая является этаким менеджером-надзирателем за всем ПО Asus, следя за своевременным обновлением, управляет подсветкой, ну и новыми возможностями, а также отвечает за синхронизацию работы всех устройств Asus из серии ROG.
Ее установщик находится в UEFI BIOS. По умолчанию настройка установки этой программы включена, поэтому не стоит удивляться, если после загрузки Windows вам будет задан вопрос о том — хотите вы установить Armoury Crate или нет.
Программа прежде всего находит все совместимое «железо»
Через данную утилиту можно настроить эффекты подсветки при выключенной материнской плате (когда ПК выключен, но БП все равно подает питание на материнскую плату). Разумеется, можно отдельно настроить разъемы ARGB и RGB на материнке.
Утилита умеет распознавать все фирменные элементы Asus, оснащенные подсветкой, включая модули памяти. Также можно загрузить Aura Creator и с его помощью создать свои сценарии работы подсветки.
У разъемов для адресуемых RGB-лент — самый богатый выбор режимов подсветки (у разъемов для обычных RGB-лент выбор режимов намного проще). Можно задавать подсветку как для отдельных элементов, так и для всей группы в целом, а также записывать выбранные алгоритмы подсветки в профили, чтобы потом легко переключаться между ними.
У программы также имеется управление вентиляторами на матплате в разделе FanExpert4.
Armoury Crate следит за обновлением всего ПО для матплаты, включая драйвера разных подсистем, фирменные утилиты и версии BIOS.
В качестве дополнительного ПО по звуку производитель предлагает особую панель управления Sonic Studio III.
Тут можно побаловаться с тонкими настройками, включая эквалайзеры

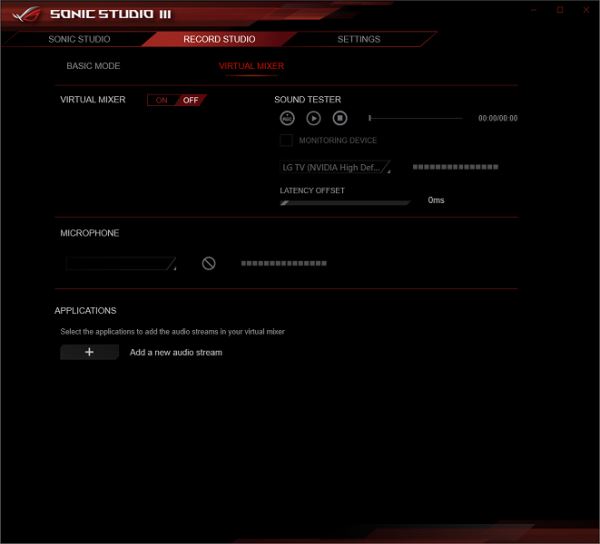

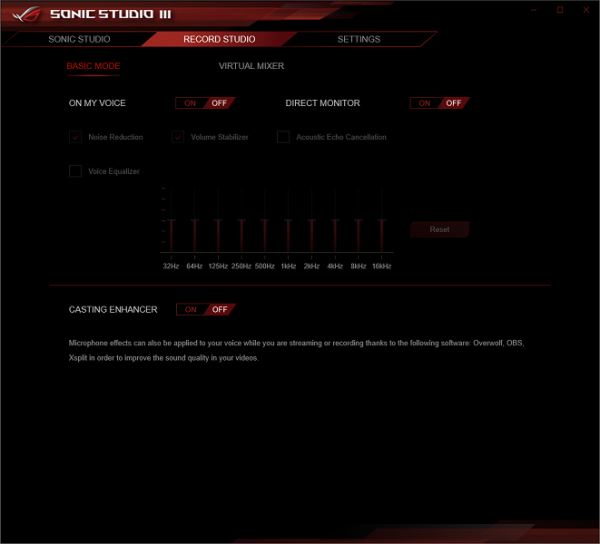

Для приема сигнала тоже есть особые настройки
Эта программа, наверно, даже более интересна при выводе звука через наушники, ибо имеются пресеты для организации объемного звучания.
Также при установке драйверов для звукового тракта автоматом ставится утилита DTS Sound Unbound, а это уже всякие surround-ы в играх.
Настройки BIOS
Что нам дают тонкости настроек в BIOS
Все современные платы сейчас имеют UEFI (Unified Extensible Firmware Interface), которые, по сути, являются операционными системами в миниатюре. Для входа в настройки при загрузке ПК традиционно надо нажать клавишу Del или F2.

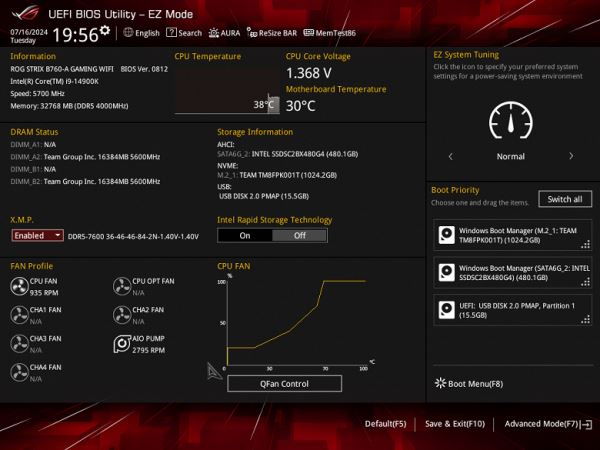

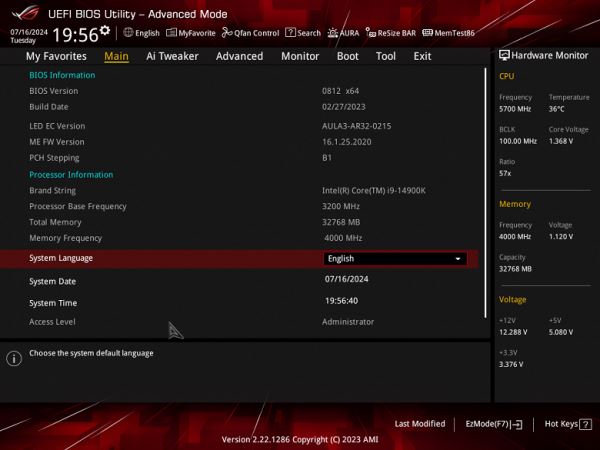

Попадаем в общее «простое» меню, где по сути одна информация (с легким выбором ряда опций), так что нажимаем F7 и попадаем уже в «продвинутое» меню.

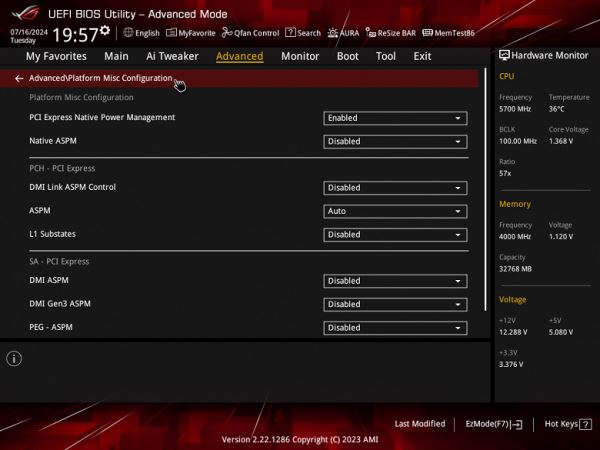

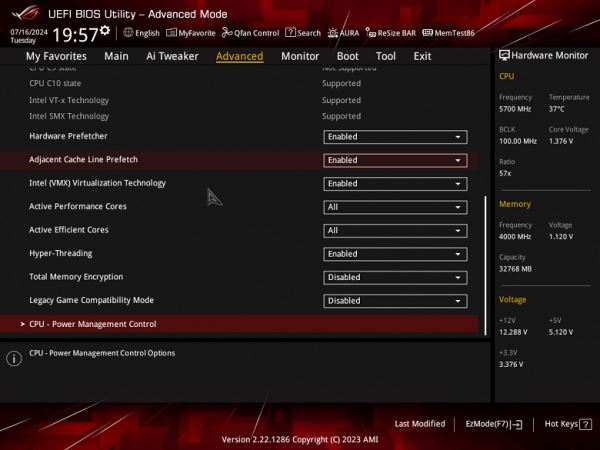

Расширенные настройки. Имеется много обычных позиций, когда можно управлять портами USB, менять режимы работы слотов PCIe и M.2.
Мониторинг и опции загрузочного меню — всем хорошо известны. В разделе мониторинга можно настроить работу гнезд для вентиляторов.

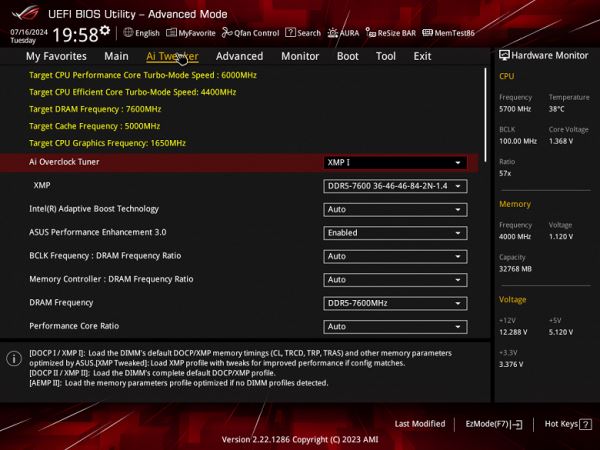

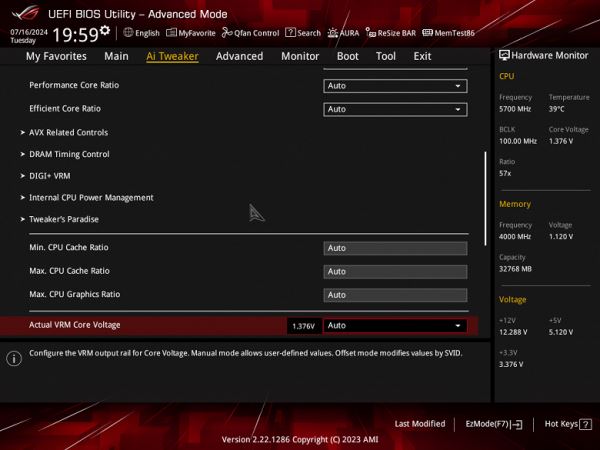

Ассортимент опций по оверклокингу здесь приличный, ведь плата относится к игровой серии ROG Strix. Понятно, что материнка основана на бюджетном чипсете B760, и нельзя ожидать, чтобы она проявляла чудеса оверклокинга. Да и для современных процессоров наверно многие опции разгона и так бесполезны, ибо процессор сам по себе уже работает на сильно повышенных частотах (с помощью Intel TurboBoost, не говоря уж о MCE).
Работоспособность (и разгон)
Конфигурация тестовой системы
Полная конфигурация тестовой системы:
- материнская плата Asus ROG Strix B760-A Gaming WiFi;
- процессор Intel Core i9-14900K 4,5—5,8 ГГц;
- оперативная память TeamGroup T-Force Delta RGB 32 ГБ (2×16) DDR5 (CL36-46-46-84) (XMP 7600 МГц);
- накопитель SSD TeamGroup MP44L NVMe PCIe 4.0 1 ТБ;
- видеокарта Palit GeForce RTX 3050 StormX;
- блок питания Super Flower Leadex Platinum 2000W (2000 Вт);
- СЖО Sapphire Nitro+ S360-A AIO CPU Cooler ;
- телевизор LG 55Nano956 (55″ 8K HDR);
- USB — клавиатура и мышь .
Программное обеспечение:
- операционная система Windows 11 Pro, 64-битная
- AIDA 64 Extreme
- 3DMark Time Spy CPU benchmark
- 3DMark Fire Strike Physics benchmark
- 3DMark Night Raid CPU benchmark
- HWInfo64
- OCCT v.13.0.1
- Adobe Premiere CS 2019 (рендеринг видеоролика)

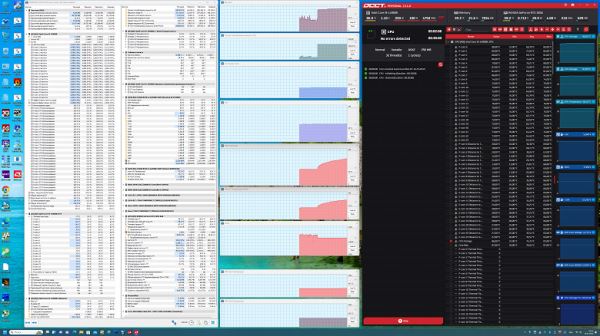

Запускаем все в режиме по умолчанию. Затем нагружаем стресс-тестами.
Как мы видим, автоматический разгон самого мощного на сегодня процессора от Intel – i9-14900К получился средний: до 4,8/3,9 ГГц. Собственно, система питания не самая мощная, да и последние всякие ограничители от Intel работают.
Разумеется, матплаты на B760 – вовсе не для таких топовых процессоров, как i9-14900K, но мы должны были проверить систему питания на прочность даже с работой с флагманским CPU. И она показала себя в целом неплохо. Понятно, что если эту материнку использовать для работы вместе с процессорами средне- и малобюджетного сегментов типа Core i5 – 1×400 и ниже, то уже такие процессоры смогут продемонстрировать даже более высокий уровень авторазгона.
Выводы
Материнская плата Asus ROG Strix B760-A Gaming WiFi ориентирована на геймеров, которым не нужно максимально мощное «железо», но для которых важна поддержка современной периферии. Эта модель привлекательно выглядит со своими серебристыми радиаторами, она будет отлично смотреться в белых корпусах с прозрачной стенкой. На момент публикации обзора плата продавалась в российской рознице примерно за 25-30 тысяч рублей (в настоящее время это соответствует среднебюджетному ценовому сегменту).
По использованному чипсету B760 ясно, что плата предназначена для процессоров среднего уровня. Однако на практике она прекрасно работает даже с топовыми процессорами Intel Core 12/13/14-го поколений. У нее 15 USB-портов, включая 2 быстрых USB 3.2 Gen2, а также один самый быстрый USB 3.2 Gen2×2 в виде порта Type-C на задней панели (пригоден для быстрой зарядки мобильных устройств благодаря повышенной мощности), плюс 5 портов USB 3.2 Gen1. У платы есть два «длинных» слота: один PCIe х16, получающий от процессора 16 линий PCIe, причем версии 5.0, и один PCIe x4, делящий ресурсы с двумя «маленькими» PCIe x1. Также у платы 3 слота M.2: один из них подключен напрямую к процессору линиями PCIe 4.0, два других подключены к чипсету B760 линиями PCIe 4.0. Еще у этой модели 4 порта SATA и 7 разъемов для вентиляторов. Сетевые возможности включают быстрый проводной контроллер 2,5 Гбит/с, а также беспроводной Wi-Fi 6 + Bluetooth 5.3. В числе плюсов платы можно упомянуть возможности для подключения дополнительных ARGB/RGB-устройств подсветки.

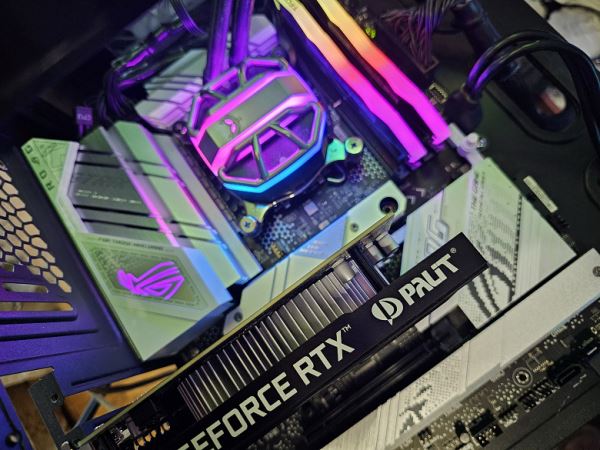

В съемках принимала участие видеокарта Palit GeForce RTX 3050
Справочник по ценам
26 сентября 2024 Г.
Источник: ixbt.com
